Ce tuto est similaire à celui sur le carplay avec la carte Isudar.
Isudar était une carte intégrée au PCM sans boitier annexe et qui permettait d'avoir Android Auto ou carplay.
La carte intégrée à l'inconvénient de dégager de la chaleur et donc d'endommager l'électronique du PCM.
Joyauto estune carte intégrée au PCM mais avec un boitier annexe à placer dans le véhicule.
Mr12Volt est un nouveau système identique au système Joyauto c'est dire qu'il y a une carte interface à placer dans le PCM puis ensuite existe un boitier déporté avec toutes les fonctions (GPS-Wifi-Bluetooth etc..).
La carte à l'intérieur est donc juste là pour faire l'interface avec le pcm et donc ne dégage pratiquement pas de chaleur.
La nouveauté de Mr12Volt est que la qualité est nettement supérieure, le SAV est très réactif et le gros point positif est que le son passe par le système optique pour alimenter le système Bose ou Burmester.
Une qualité audio largement supérieur aux deux autres cartes.

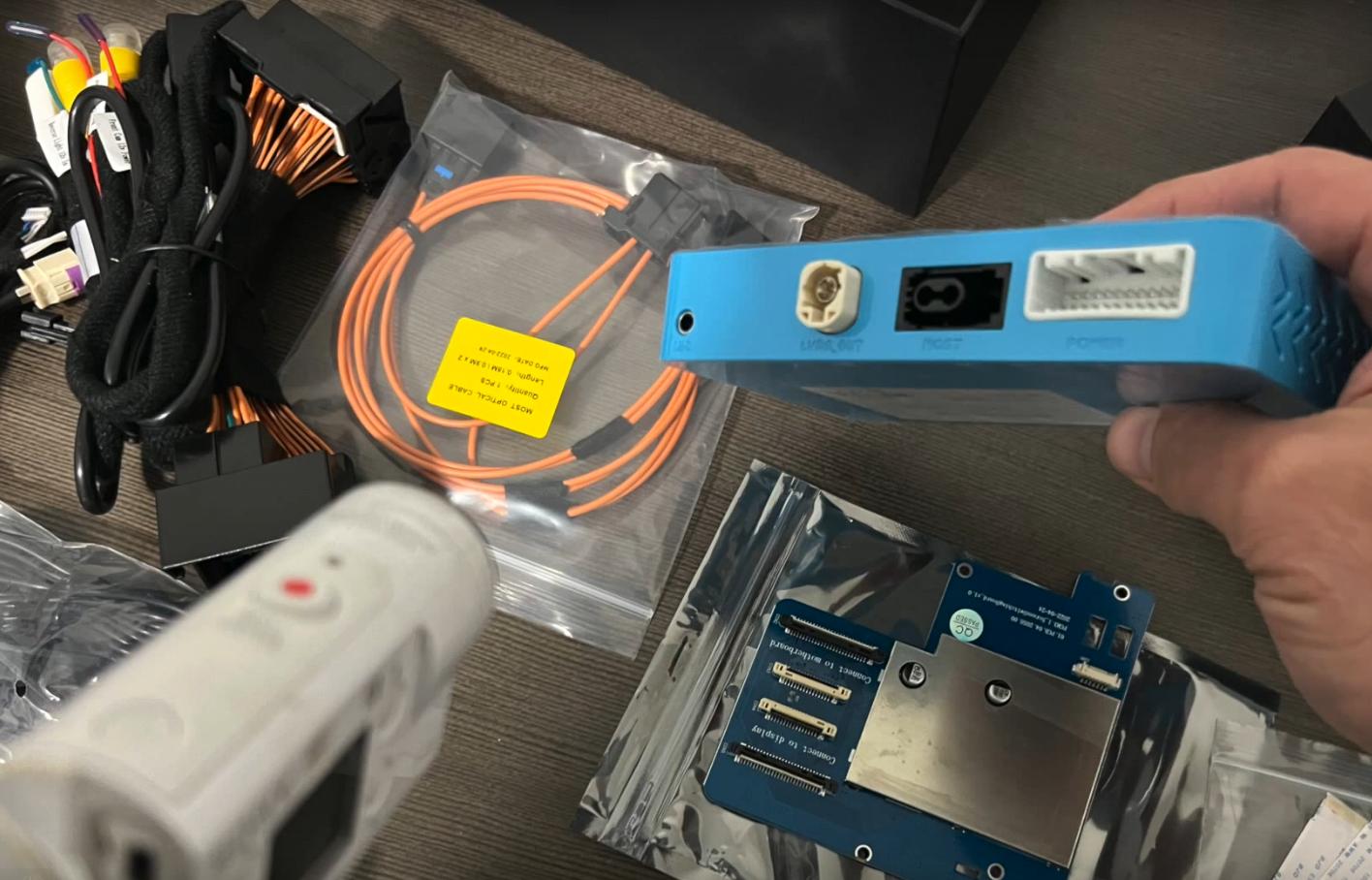

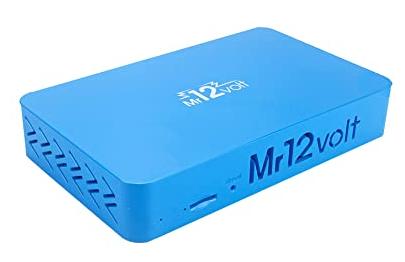

Voici le boitier Mr12Volt :

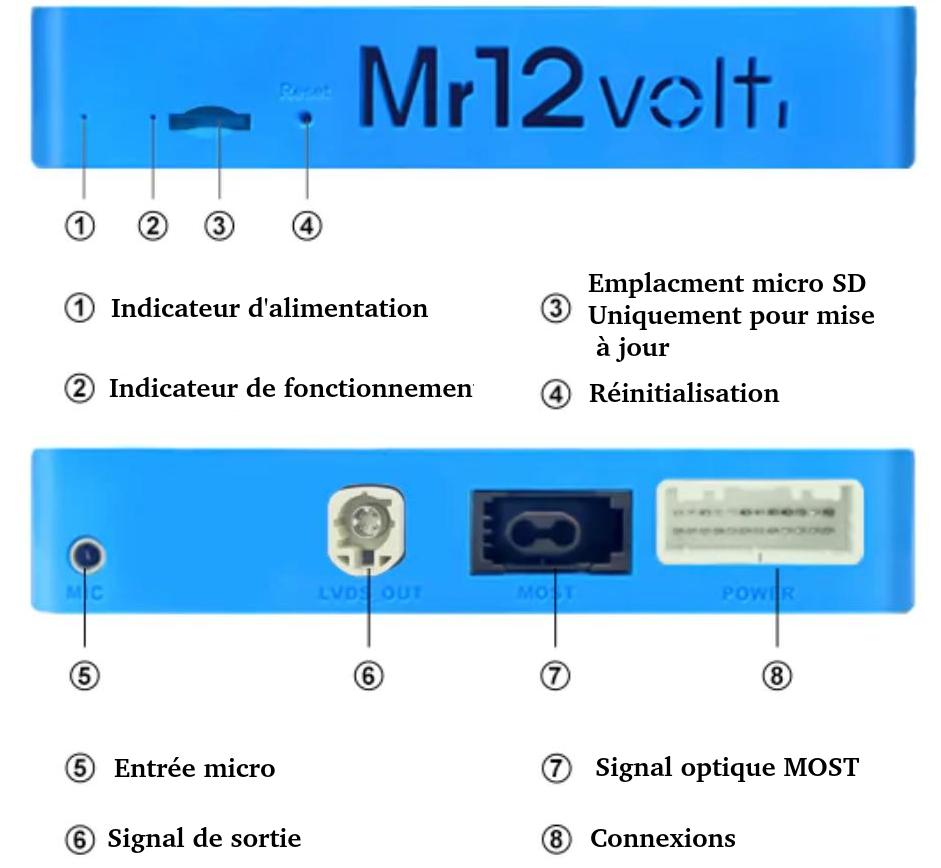

Description du boîtier :

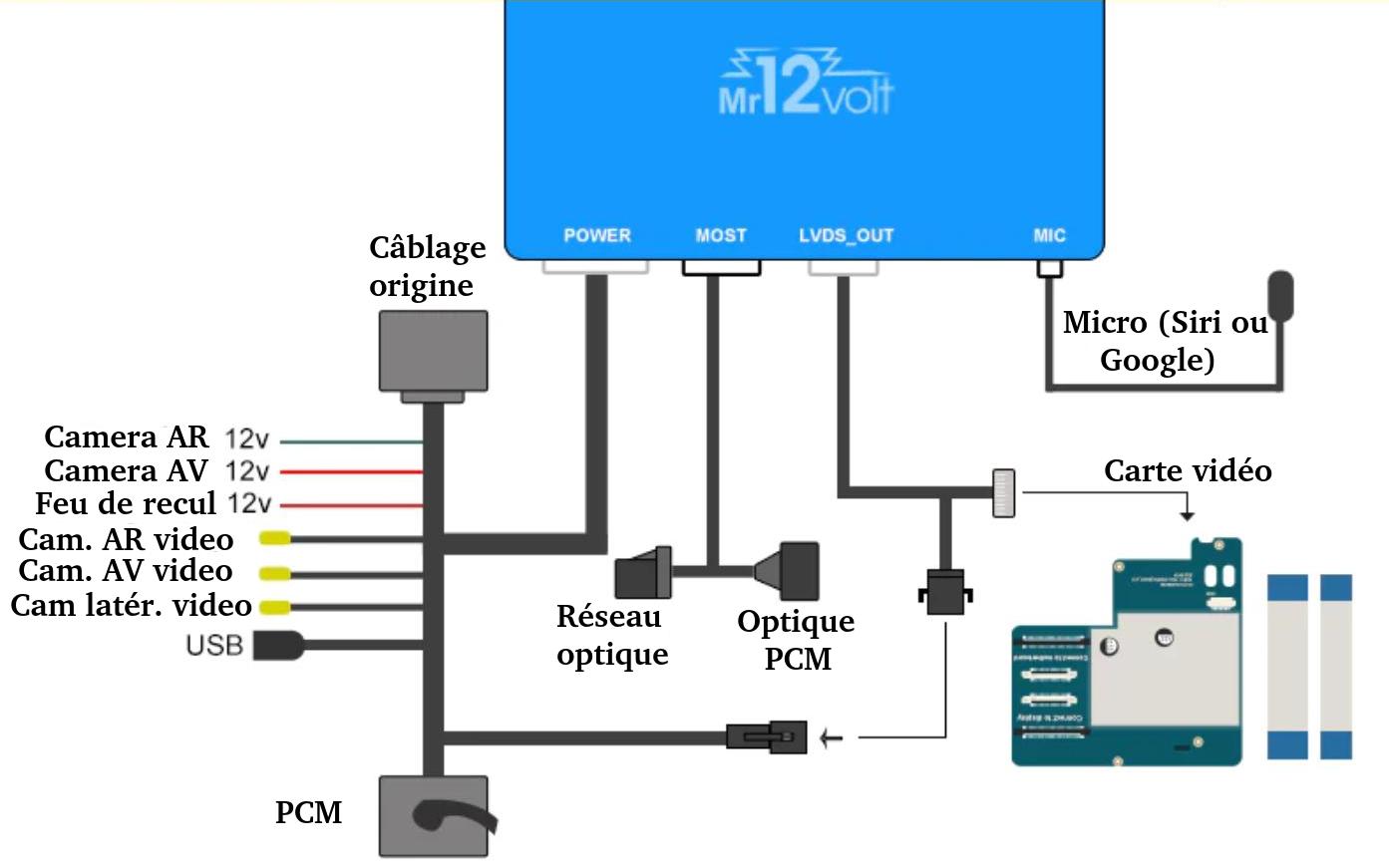

Le schéma de montage :

Les composants :

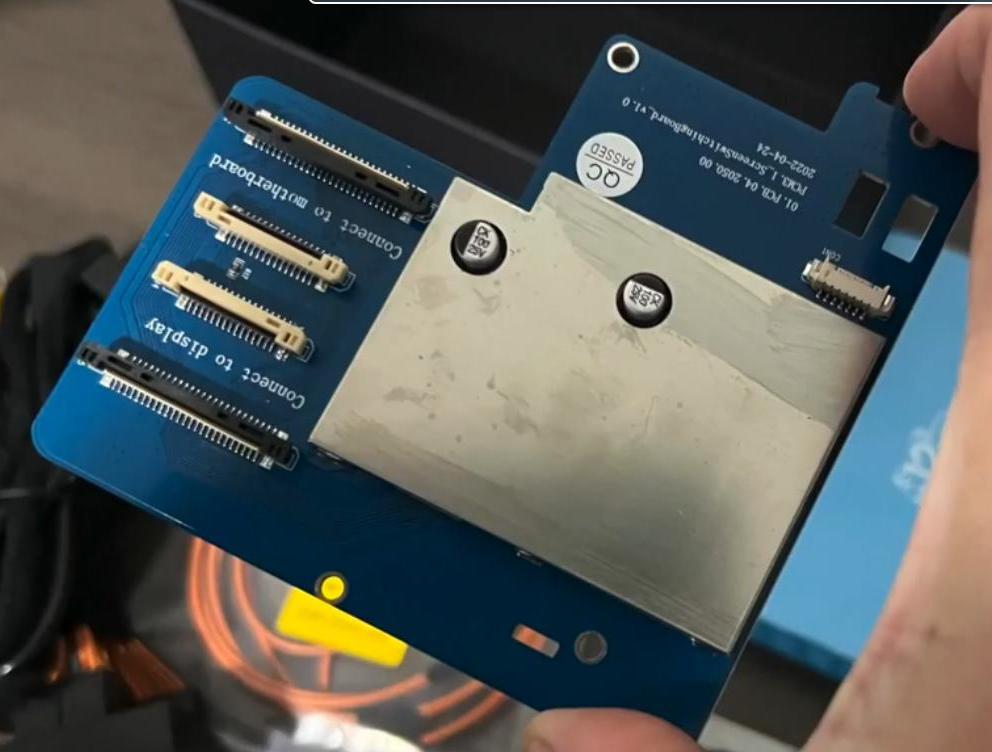

La carte :

Avant de retirer le PCM 3.1 on retire le fusible n°3 (10A) se trouvant sur le côté gauche du tableau de bord.

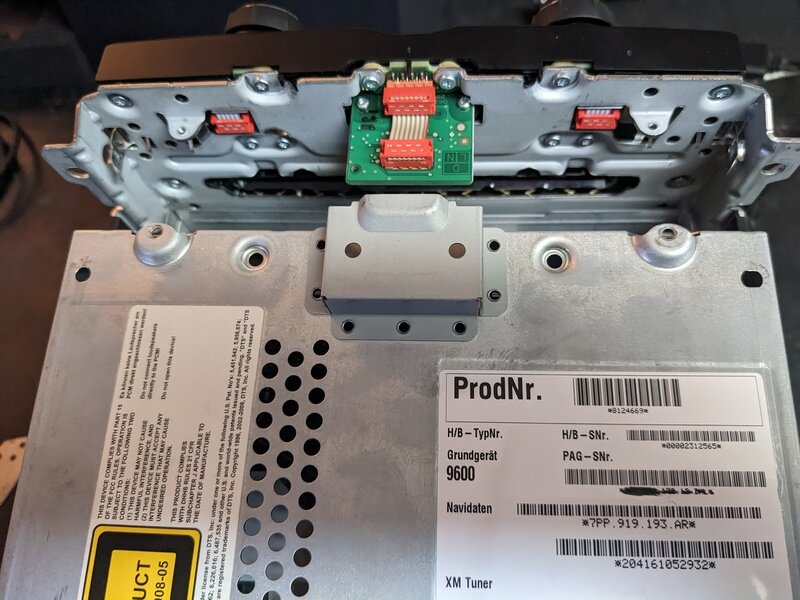

Montage de la carte dans le PCM.
Voir le tuto sur le carplay Isudar pour le démontage du PCM.
Après avoir retiré les 5 vis T8, on tire en arrière le bloc (PCM à l'envers) :

Puis on déconnecte les deux nappes. Pour les retirer il faut soulever légèrement les verrouillages des connecteurs (couleur beige) :

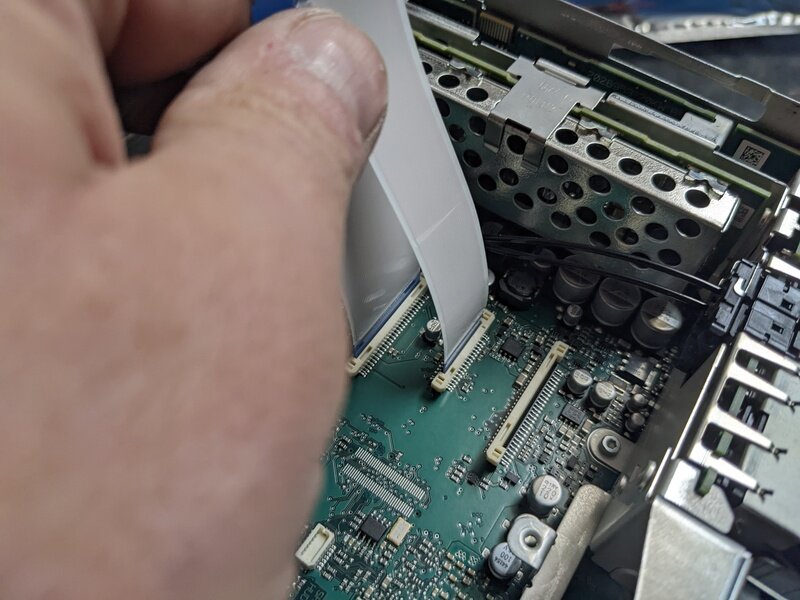

En lieu et place on connecte les deux nappes fournies dans le kit :

On positionne la carte et on la fixe avec les 4 vis fournies. Pas d'entretoise nécessaire comme pour l'Isudar :

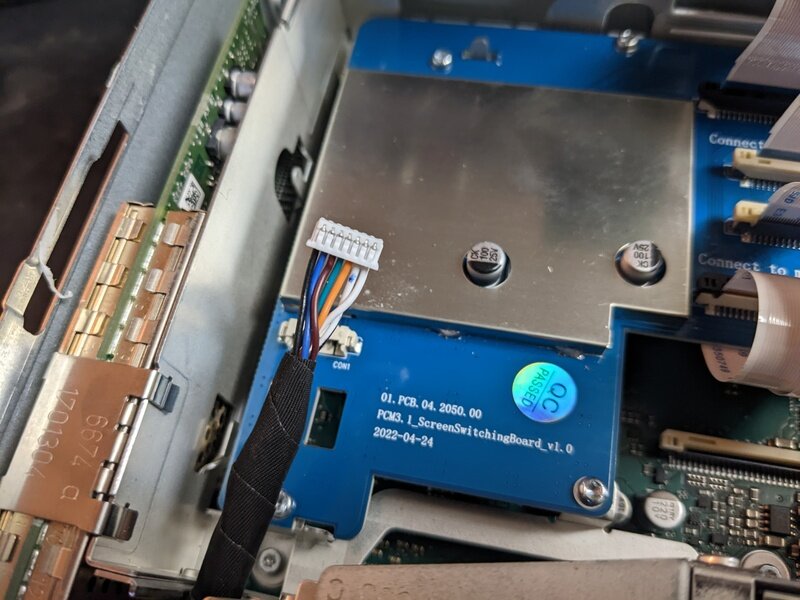

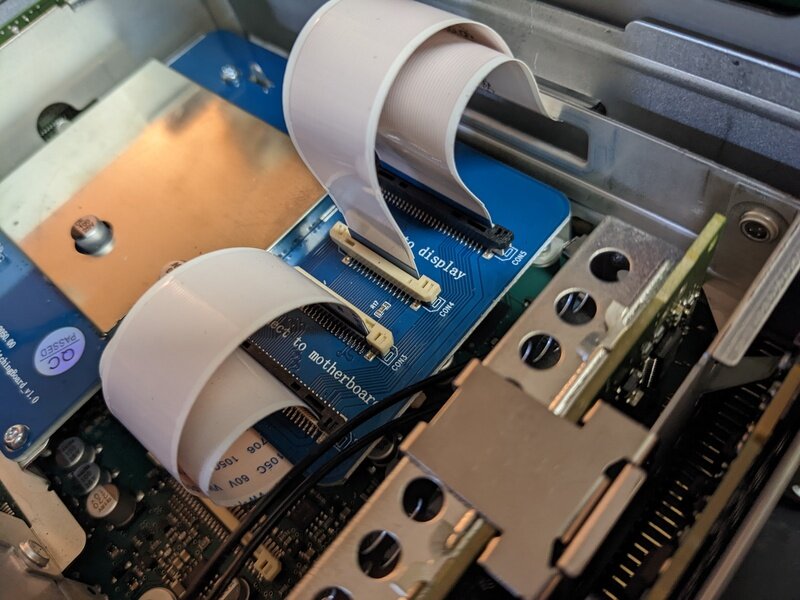

On connecte les 4 nappes sur la carte :

On retire la petite plaque métallique sur l'arrière du PCM, maintenue par une vis T8, et on passe le câble fourni qu'on raccorde :

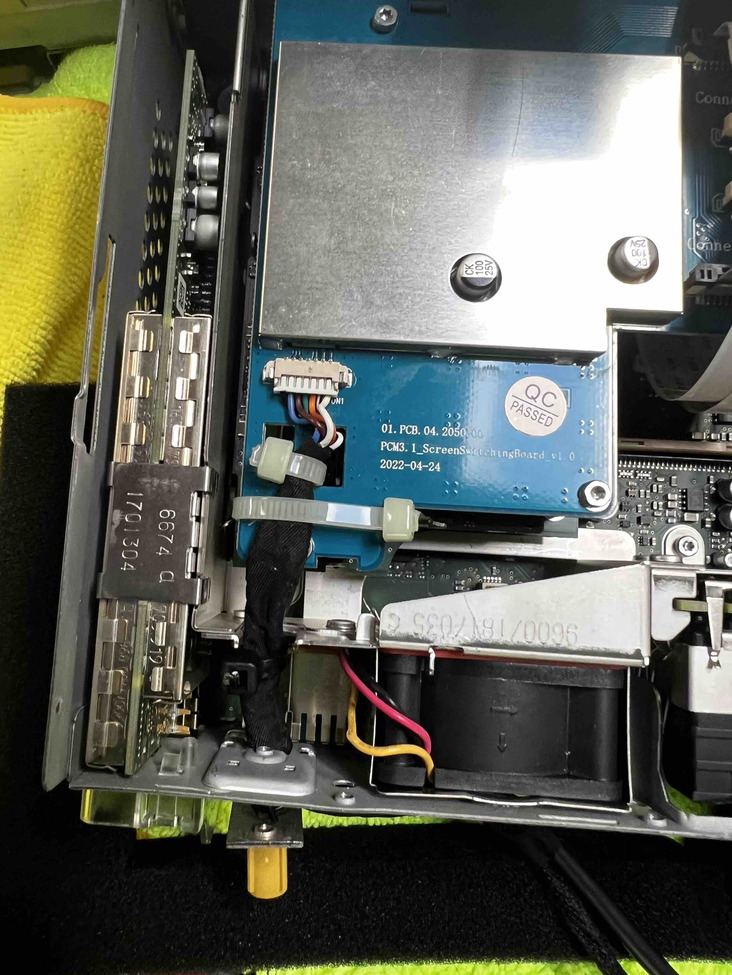

On place un collier plastique pour maintenir le câble en place près du connecteur et on met un collier sur le câble à l'endroit où il entre dans le PCM afin de pas faire reculer le toron.
Par exemple :

On replace le bloc sur le pcm et ses 5 vis T8.
Sur le boitier bleu Mr12Volt existe un entrée micro. Ce micro est fourni et sert pour l'utilisation des demandes vocales par "OK google" ou "Siri" ou en activant le micro sur l'écran.
Pour la partie téléphonie le micro OEM est utlisé par la carte.
Toutefois il est possible d'utiliser le micro OEM pour "OK Gogle" et "Siri".

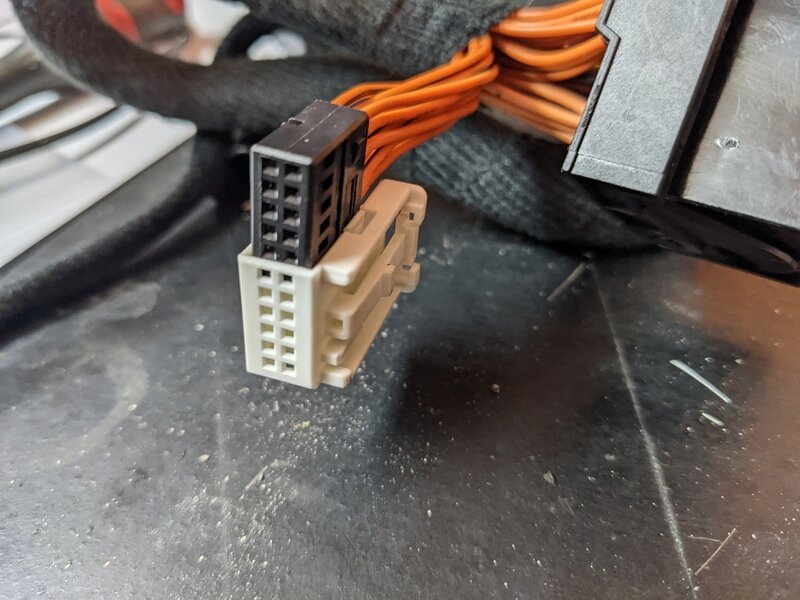

Il faut donc retirer le connecteur blanc sur la prise allant sur le PCM puis on libère le connecteur noir :

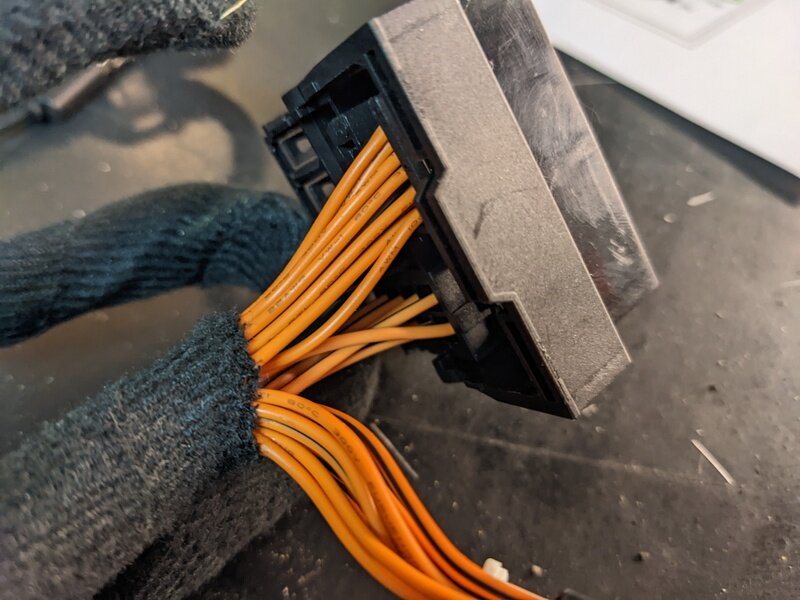

Il faut repérer les 3 fils micro OEM sur l'arrière du PCM, entourés en vert :

Ensuite prendre un cable avec une jack d'un côté et filaire de l'autre :

Faire fil par fil pour éviter les erreurs car tous les fils sont orange.

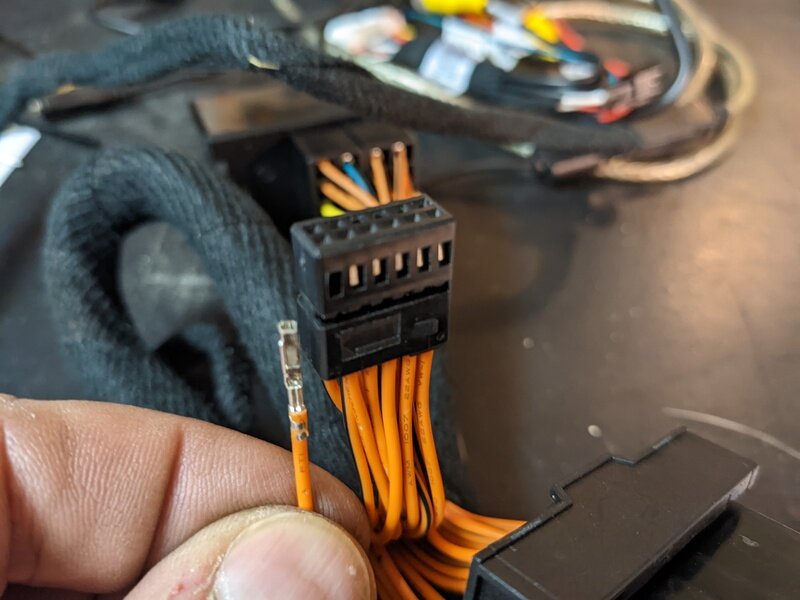

Sortir le premier fil en libérant la languette du picot :

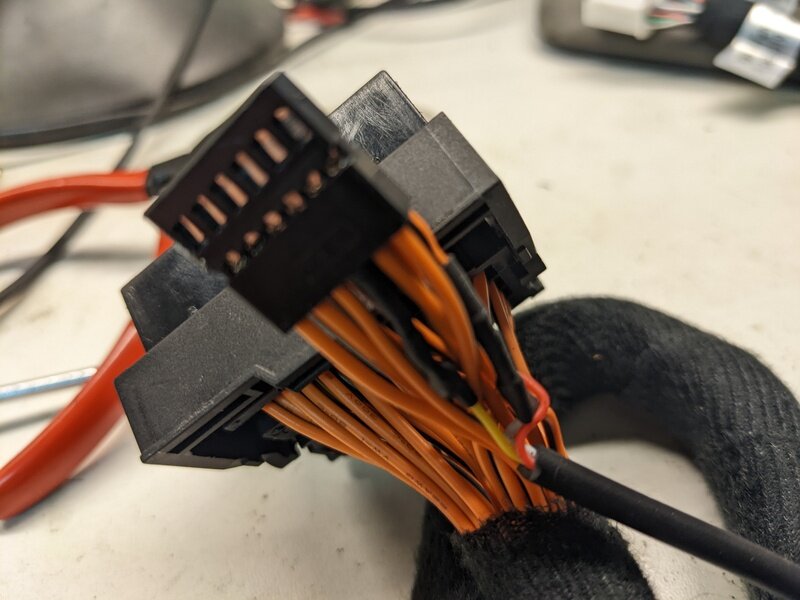

Dénuder sur quelques millimètres le fil, souder le fil correspondant de la fiche jack et le replacer.

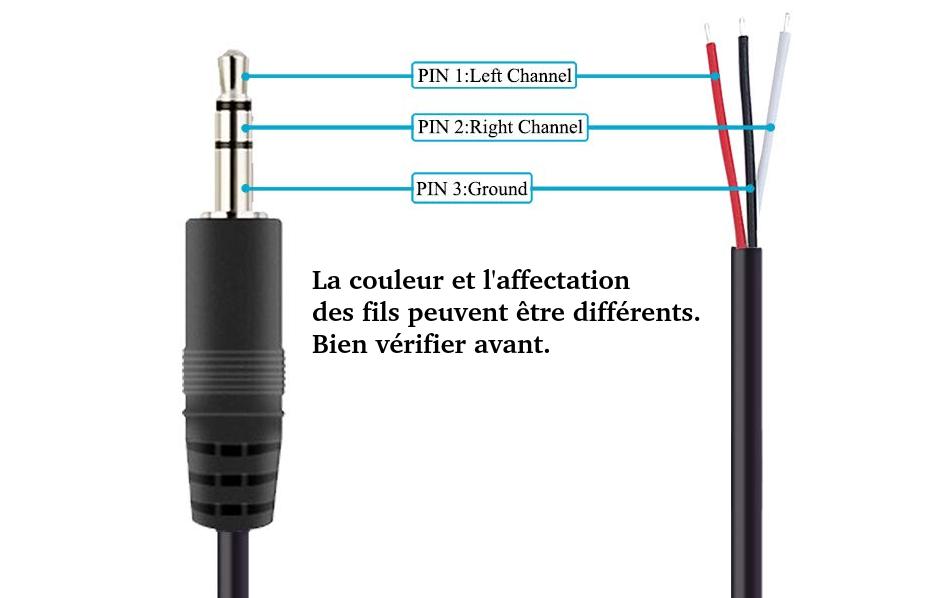

Les correspondances sont :

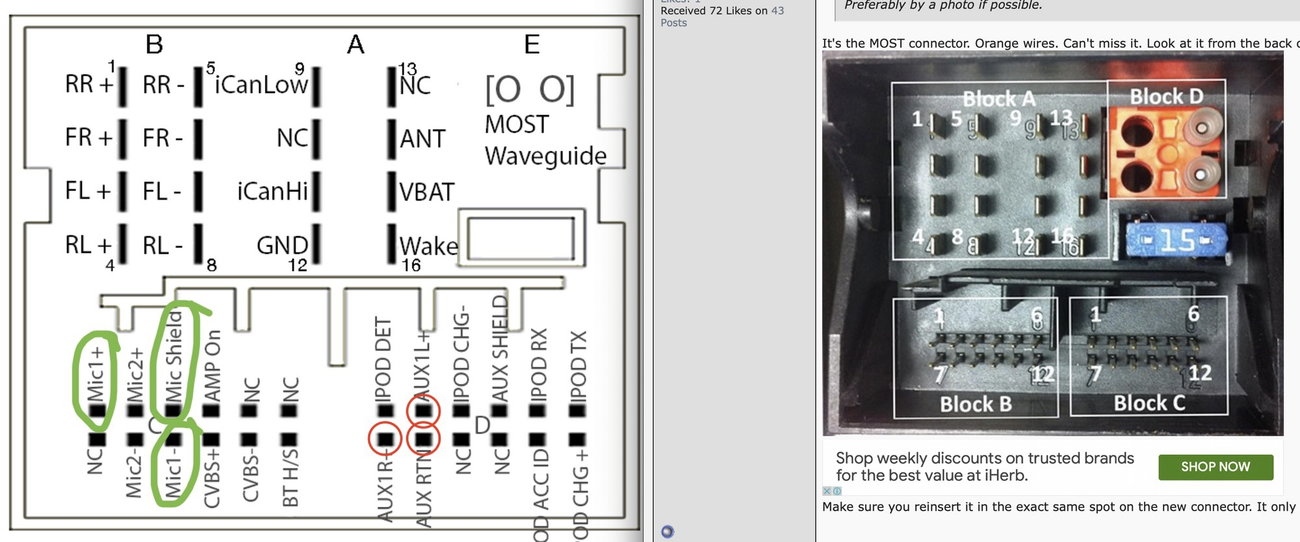

- Fil correspondant au canal gauche, sur le fil allant au Mic1+
- Fil correspondant au canal droit, sur le fil allant au MicShield
- Fil corresmondant à la masse (ground), sur le fil allant au Mic1-

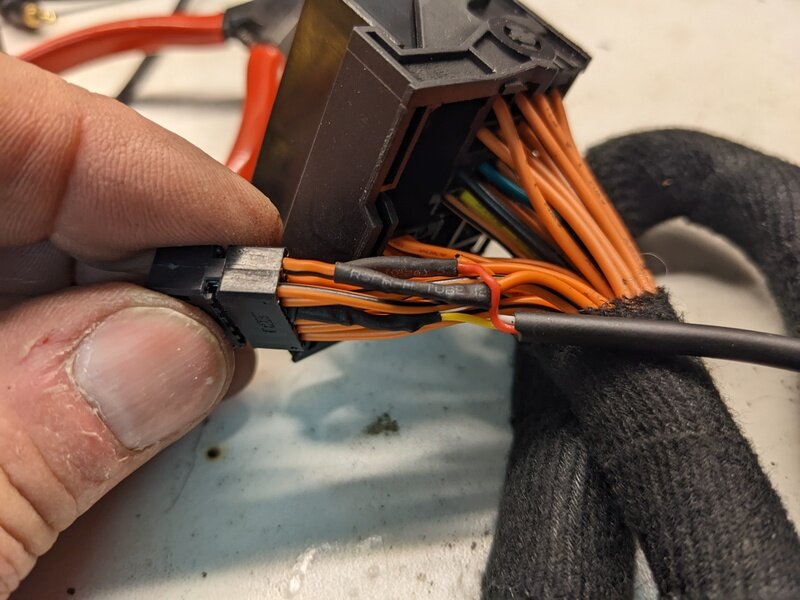

Voici une fois fini :

Il reste à tout rebrancher sur l'arrière de l'autoradio.
Par rapport à Isudar ou Joyauto les son passe par le système optique MOST. du coup il faut connecter le câble optique fourni qui s'intercale entre la voiture et le PCM.
On déconnecte la boucle MOST sur la prise d'origine puis on la connecte au câble fourni. De l'autre côté on place la partie du cable MOST dans la prise allant sur le PCM.
Il existe quelques vidéos sur youtube pour la pose de la carte et les connexions MOST, ne pas hésiter à les regarder pour se familiariser avec ce montage.
Ensuite on fait passer tous les câbles allant vers le boîtier bleu d'un côté ou de l'autre.
Perso j'ai chosi le côté droit, passager.

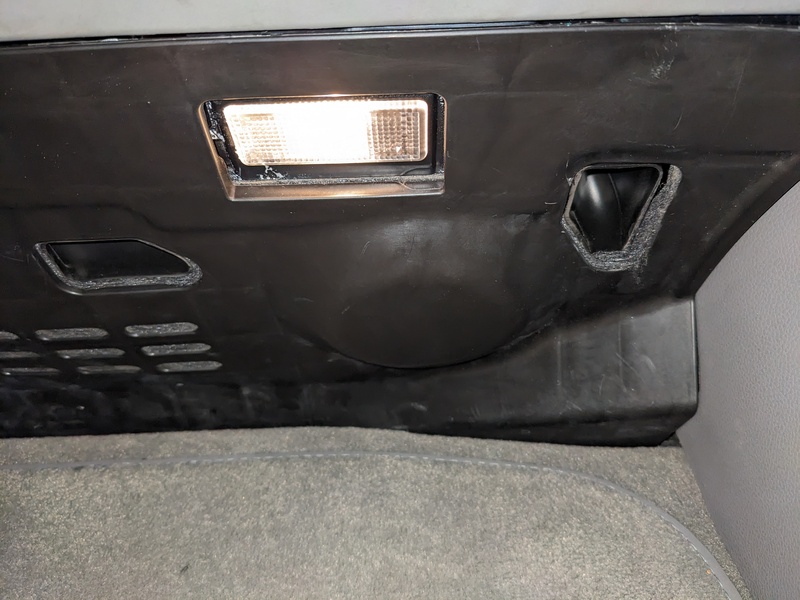

On retire le cache sous la boite à gants qui est maintenu par 4 clips sur le devant :

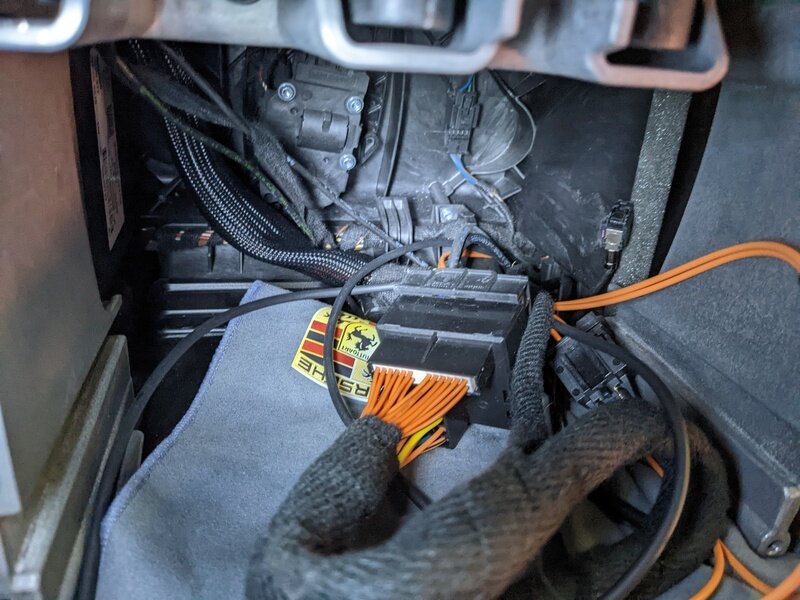

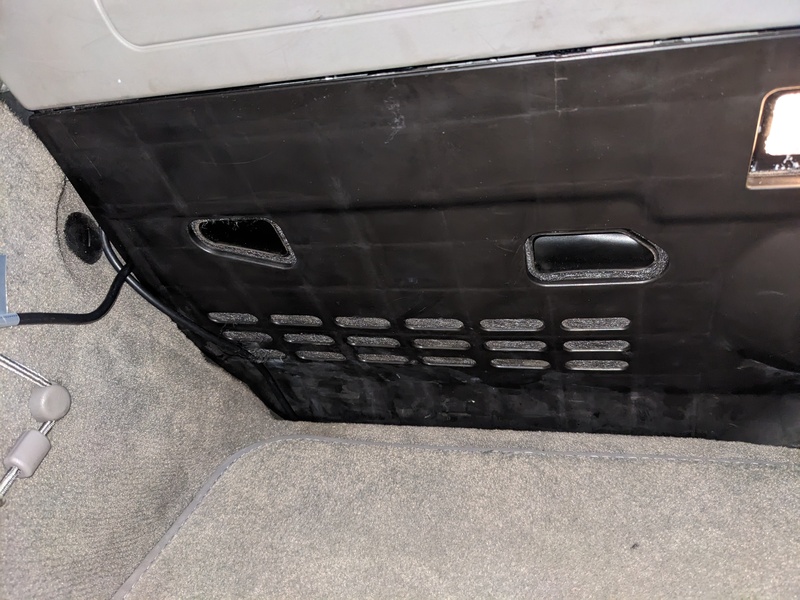

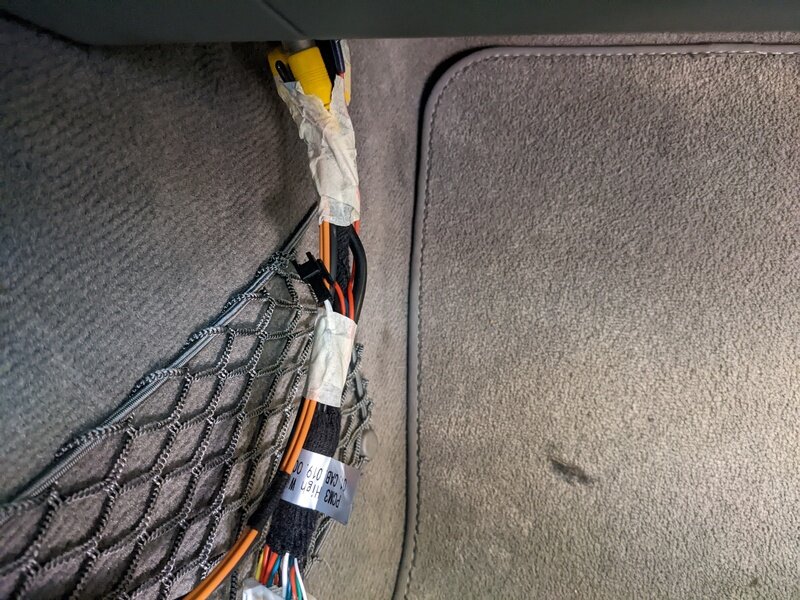

On regroupe tous les câbles avec du papier adhésif et on les passe pour les faire ressortir au pied du passager :

On peut placer un guide avant et ensuite on scotche les fils sur le guide et on tire le guide doucement.
Puis on connecte tous les câbles et on place le boitier à pla, on le positionne pour qu'il soit le moins gênant et on replace le cache :

On laisse juste passer le câble avec la prise usb (pour la musique).
Voilà il ne reste plus qu'à mettre le contact, attendre et sélectionner la source "TV".
Un menu s'affiche et on choisi Android auto ou Carplay en fonction de son smartphone.

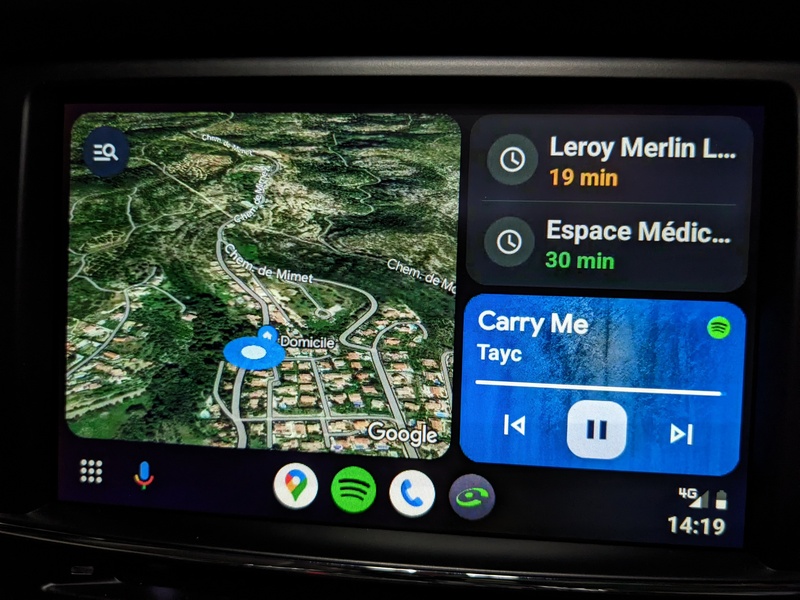

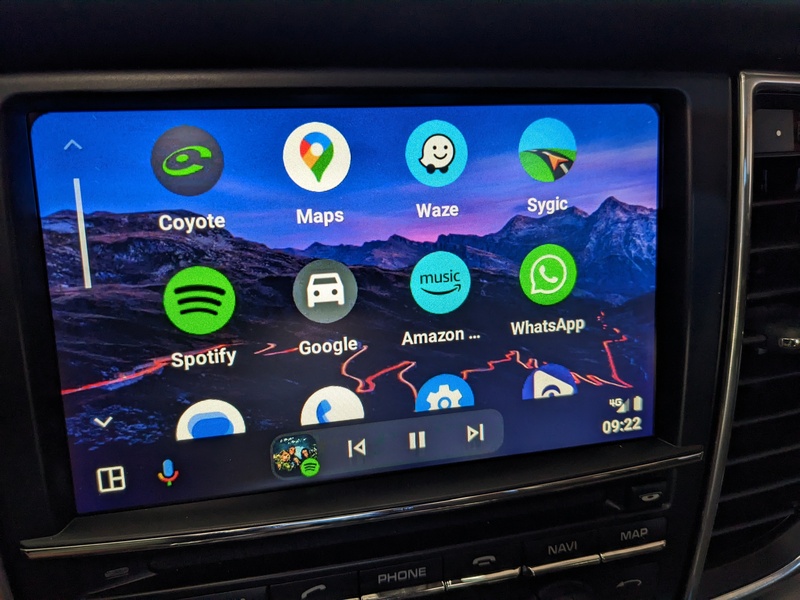

Pour mon cas c'est Android auto nouvelle version :

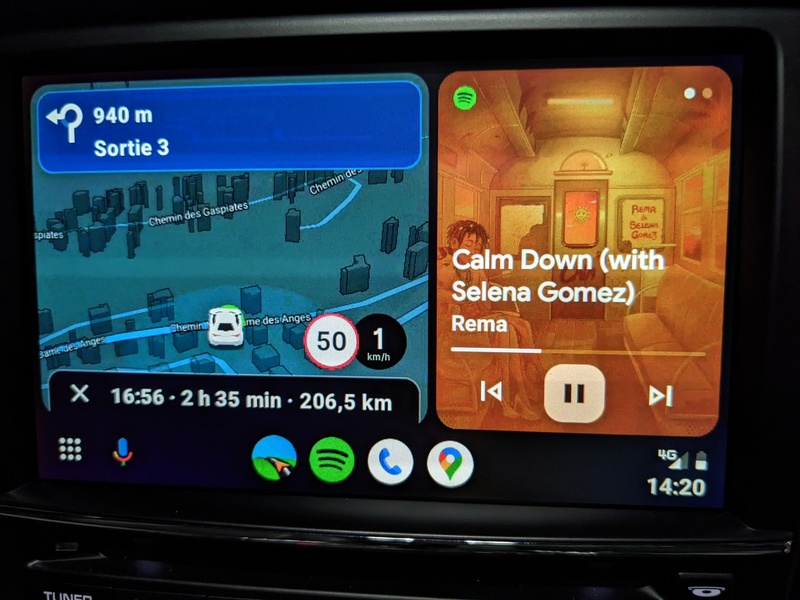

Le multi fenêtres de la nouvelle version :

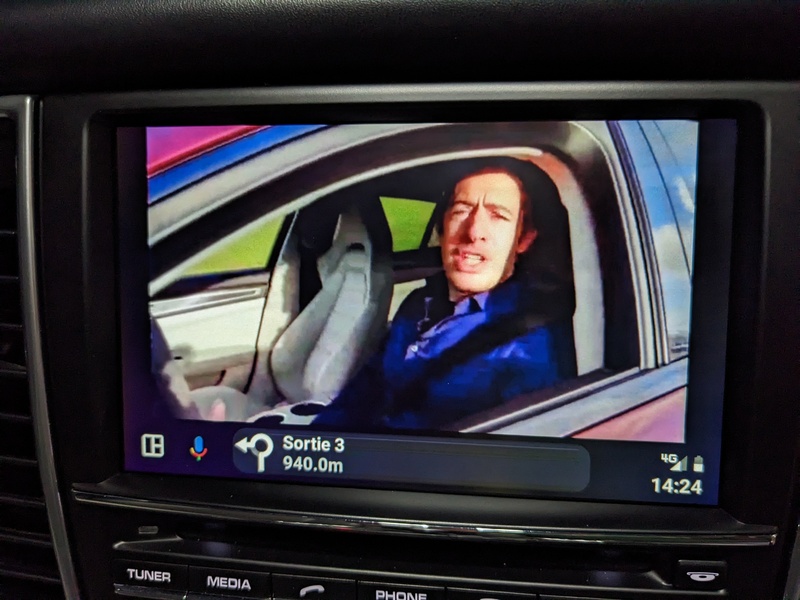

Youtube :

Au démarrage de la voiture et d'Android auto le logo de démarrage est Mr12Volt apparaît queluqes secondes :

Il est possible de changer ce logo par celui qu'on veux.
Deux conditions : le format de 640x480 et le poids n'excédant pas 25ko.

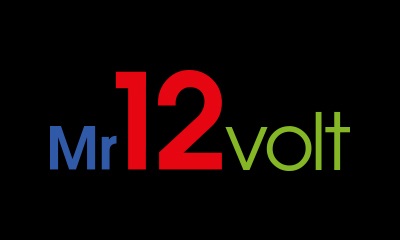

Perso j'ai pris ce logo :

Pour placer un logo il faut donc avoir l'image avec les paramètres plus haut et la renommer "bootlogo" sans extension.
Mr12Volt vous fourni le fichier Update sur demande.
On place le fichier "Update" et bootlogo" à la racine du clé USB formatée en FAT32.
On place la clé sur le câble usb du boitier Mr12Volt, celui pour la musique.

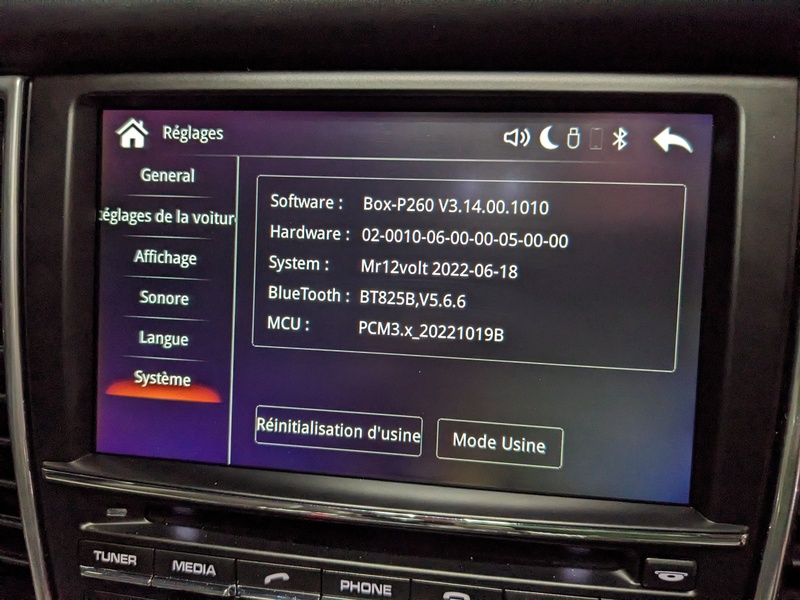

Puis on affiche le menu Mr12volt et on choisi "Réglages" puis "Système" et là on choisi "Mode usine" :

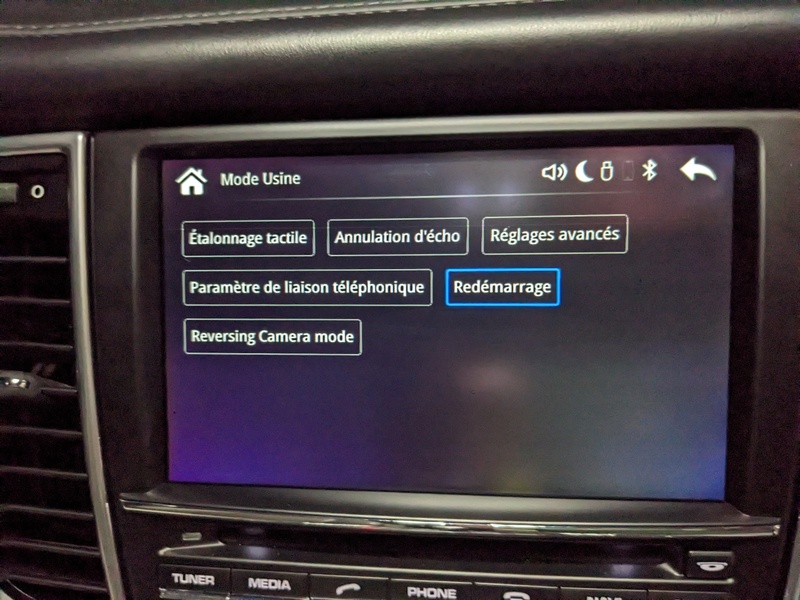

Puis on choisi "Redémarrage" :

A ce moment le boitier Mr12Volt redémarre et vous affiche le logo :

Mon ressenti par rapport à Isudar :
- Le montage est un peu plus long que Isudar qui n'a que la carte.
- Les fonctionnalités sont presques identiques.
- La qualité de l'image est égale voire meilleure que Isudar.
- Le son est parfait avec la possibilité d'avoir un équaliseur de 15 réglages de bandes qui perment d'avoir un son fidèle.
- On peut écouter la musique sur la clé USB et avoir Android Auto chose que ne faisait pas Isudar.
- Le service Mr12volt est très réactif.
- Prochaine évolution attendue pour la fin d'année une qualité vidéo améliorée avec plus de couleurs.
- Par rapport à Isudar la carte ne chauffe pas.
J'en suis très satisfait.
Voilà, si vous avez des questions n'hésitez pas à me contacter.
