PANAMERA 4S 2012 (970)

3IEME FEU STOP DYNAMIQUE

Outils nécessaires : Pince coupante, pince à dénuder,fer à souder, gaine thermo-rétractable

Matériel et pièces : Module de feu stop dynamique pour LED ICI, 2 connecteurs 1 male et 1 femelle ICI

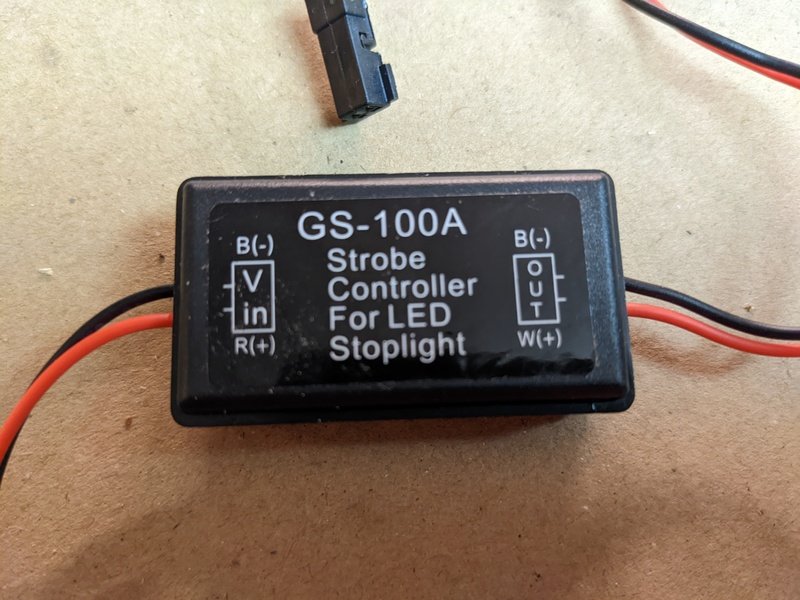

Ce petit module permet de dynamiser le 3ième feu stop afin qu'il soit visible rapidement :

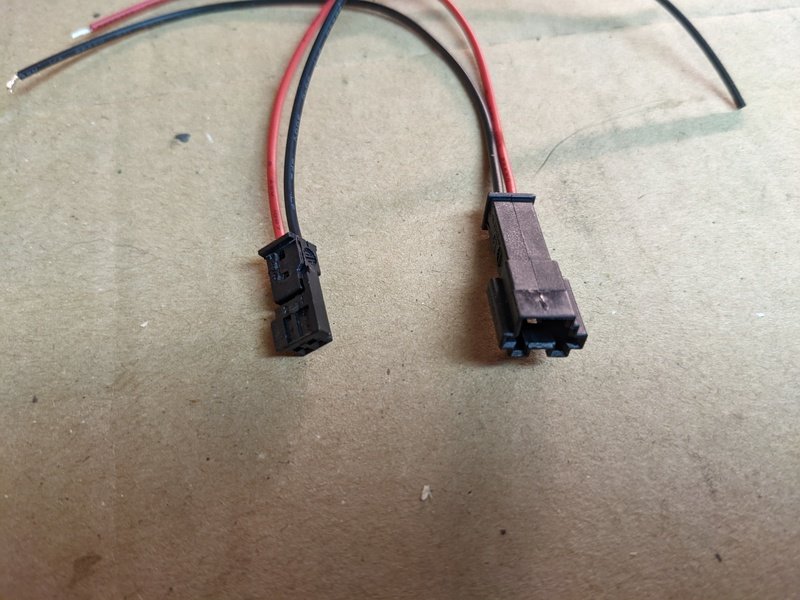

Les deux connecteurs sont identiques à ceux d'origine ce qui permet de faire un montage sans modifier le câblage d'origine :


Il suffit de raccorder les deux connecteurs au module :


La grosse fiche (1)(femelle avec les picots males) doit être soudée aux fils notés "IN" (entrée) : rouge avec rouge et noir avec noir.

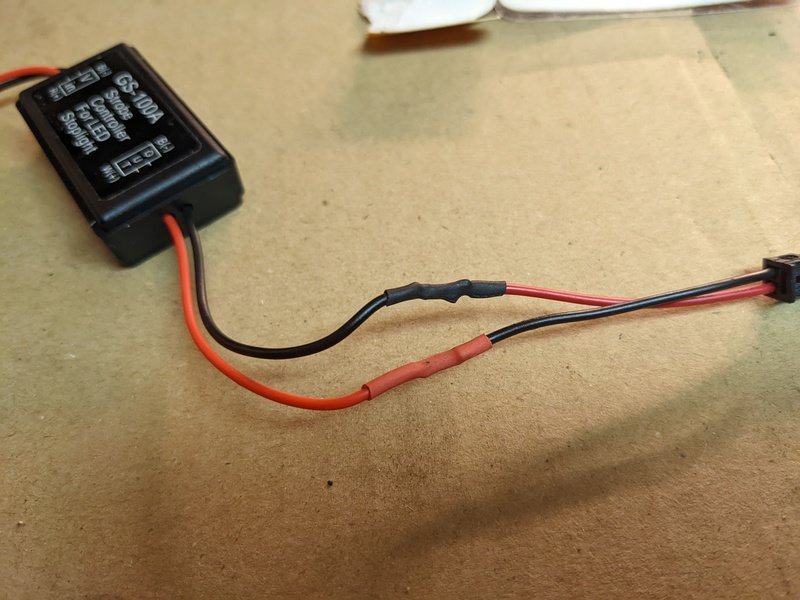

Par contre la petite fiche (2) (male avec les picots femelles) sera soudée en sortie mais avec ses fils inversés : fil rouge module avec fil noir fiche et fil noir module avec rouge fiche :



Ue fois les fils soudés et gainés ont peut connecter le module et essayer.

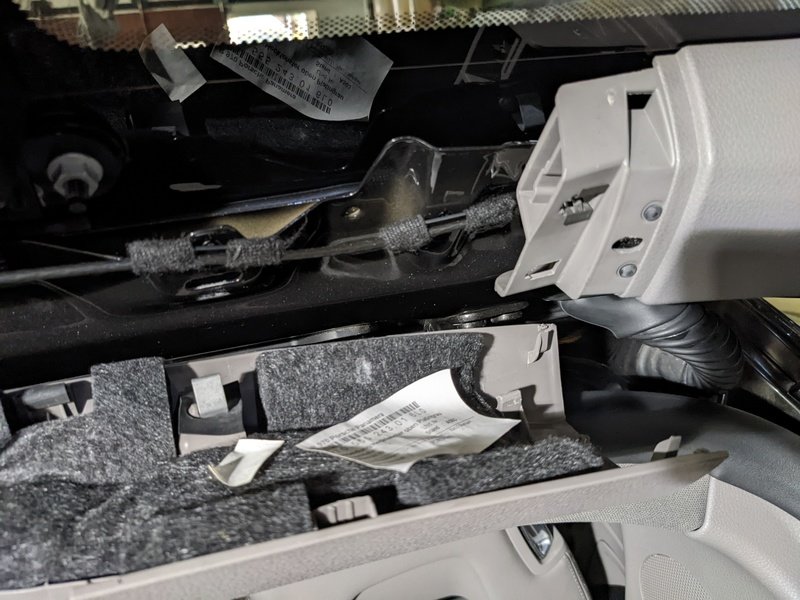

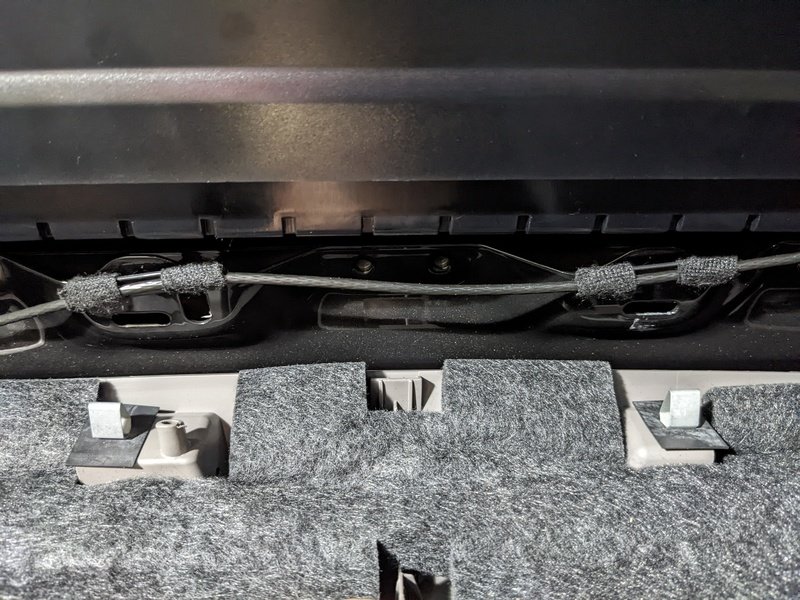

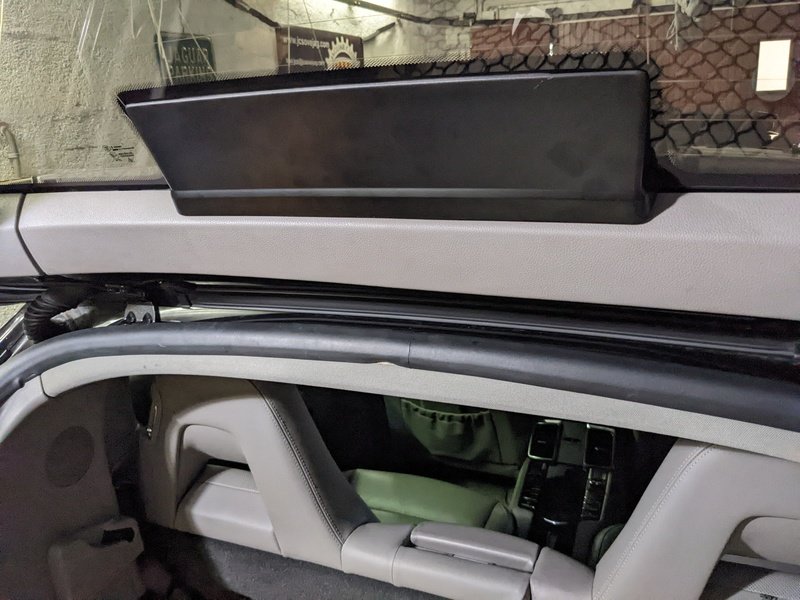

Avant cela il faut retirer le cache plastique sous le feu stop. Il est clipsé :

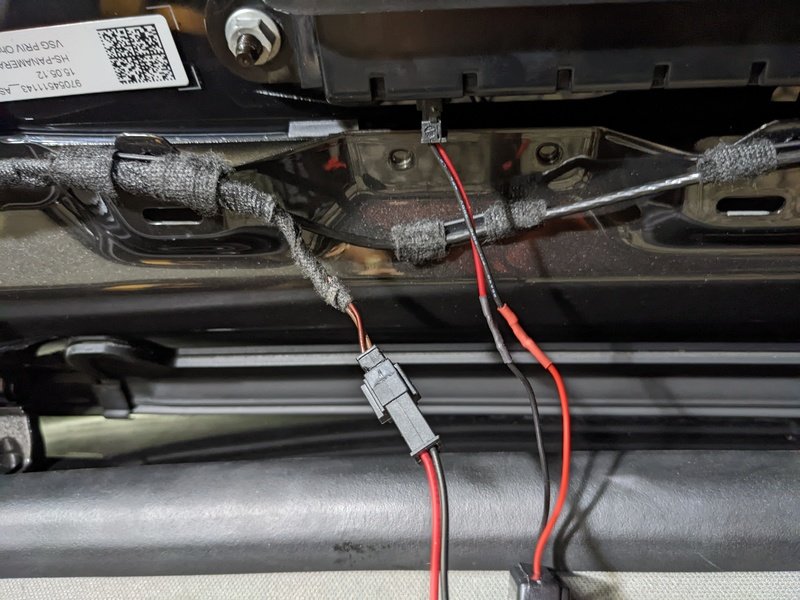

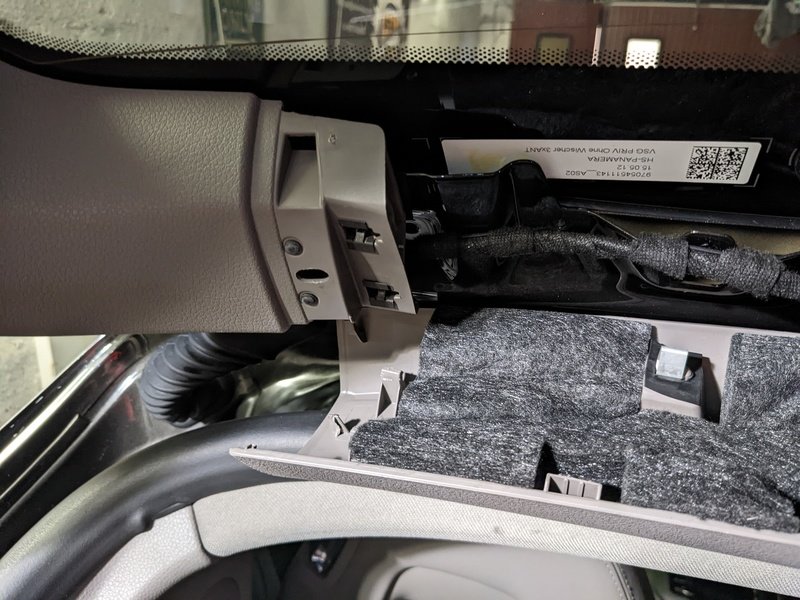

On retire la fiche et on connecte le module :


A ce moment on effectue un essai pour valider le montage.

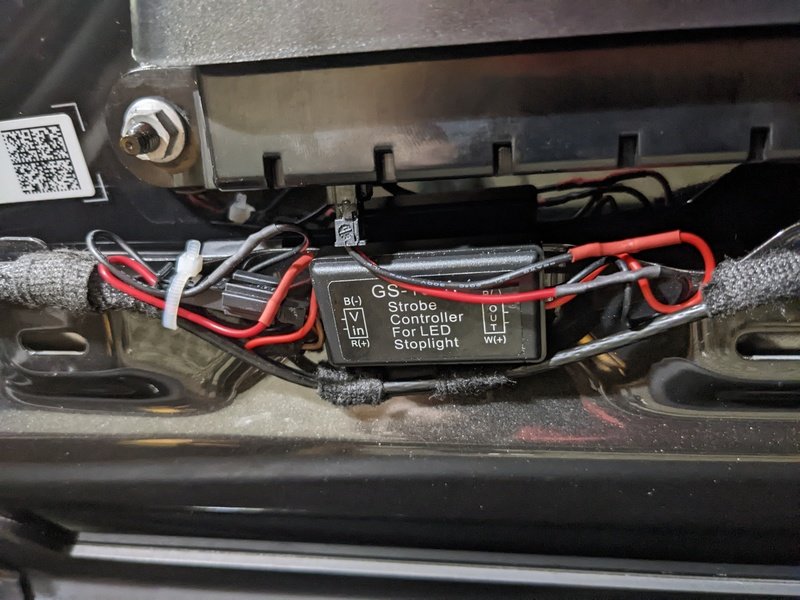

Puis on colle le double-face sur le module et on le positionne sous le feu stop, on pose un collier plastique si nécessaire :

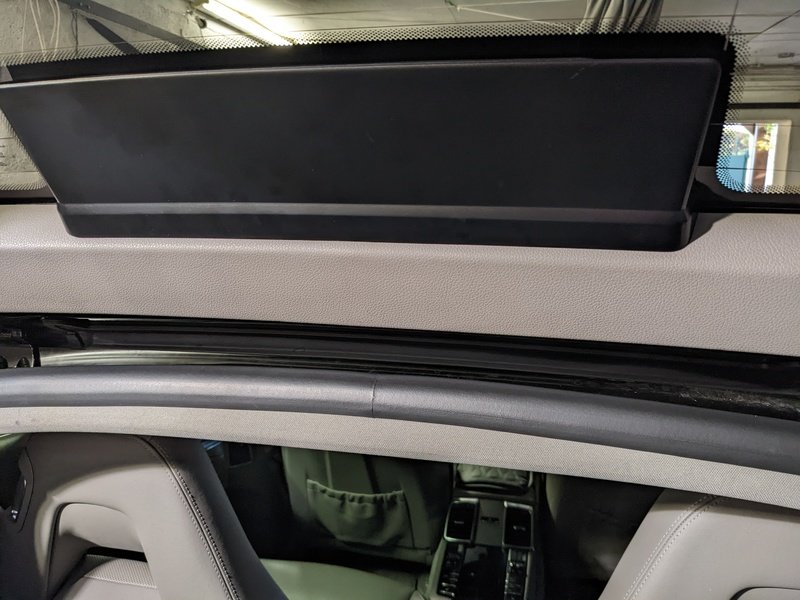

Voilà il suffit de remettre le cache :


Le fonctionnement est le suivant : lorsqu'on freine le stop central clignote très rapidement pendant 1.5s puis clignote normalement 3 fois pour passer en fixe.
Voici la vidéo : ICI.
Au delà de la sécurité l'autre avantage est que le montage est réversible.
