PANAMERA 4S 2012 (970)

PANAMERA 4S 2012 (970)

CODAGE PIWIS MODE SPORT+

Outils nécessaires : PIWIS 3
Matériel et pièces : Boutons réf 970.613.437.02 DML (avec PASM).

Le mode sport+ chrono est une option sur certains modèles.

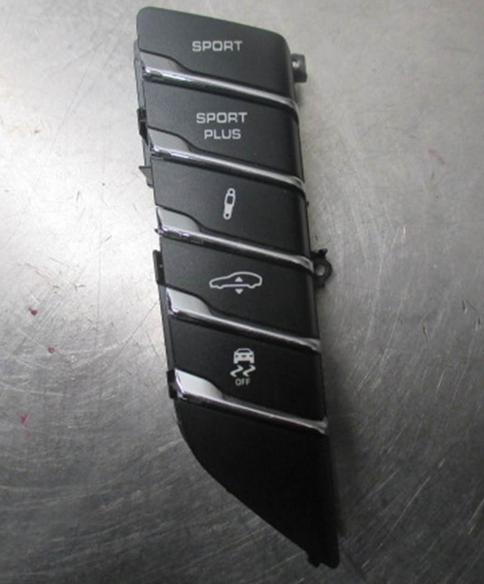

La présence du sport+ se voit sur les boutons de gauche avec la touche SPORT PLUS présente sous la touche SPORT qui est de série.
On comprend bien que pour avoir cette fonction il faut déjà avoir ce bouton de présent en plus des boutons déjà présents.
Il faut acheter l'ensemble des boutons de gauche. Difficile de donner une référence car ça dépend s'il y a la présence ou non de la suspension pneumatique

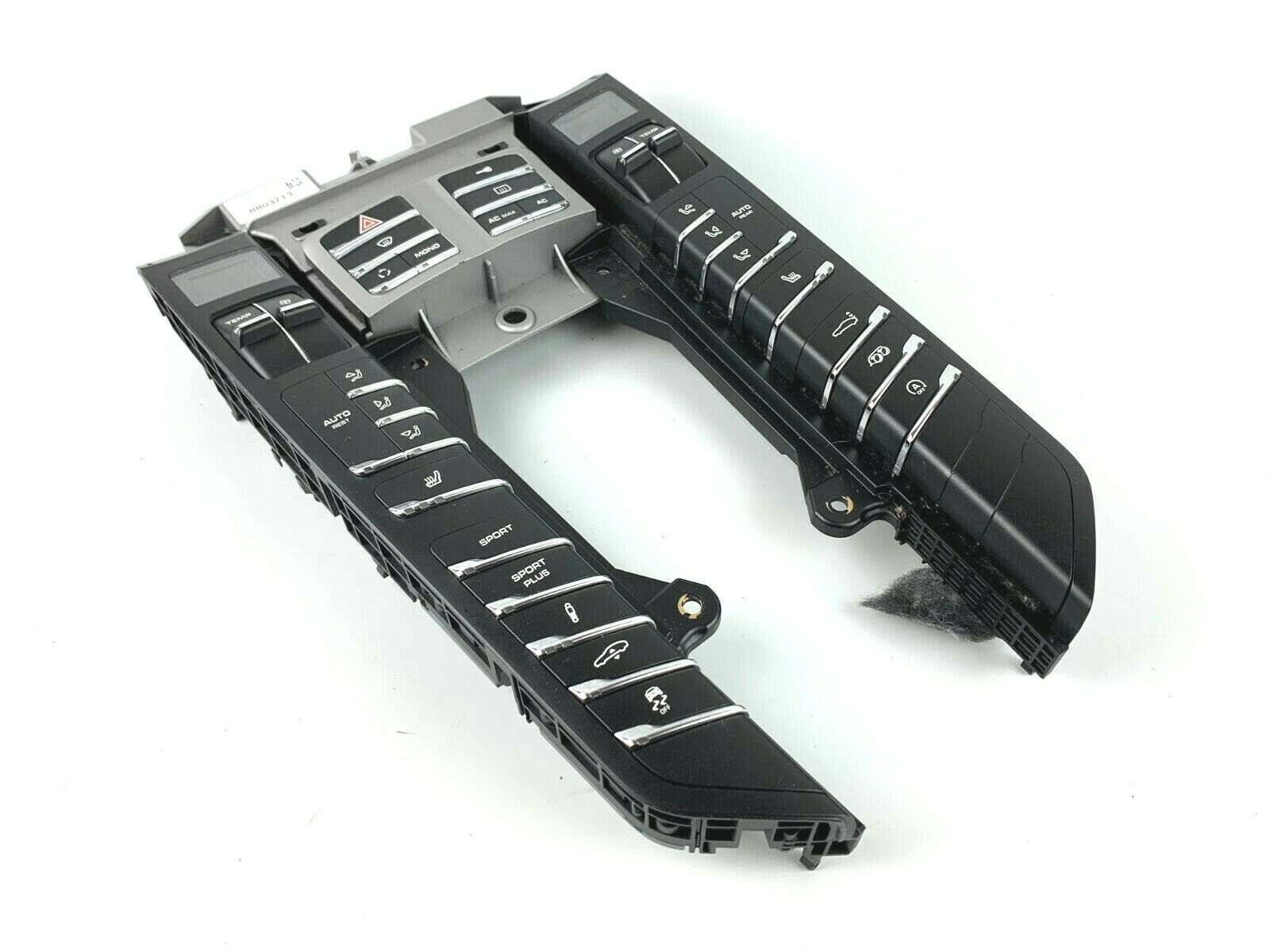

Pour un ensemble avec PASM (suspension pneumatique) :

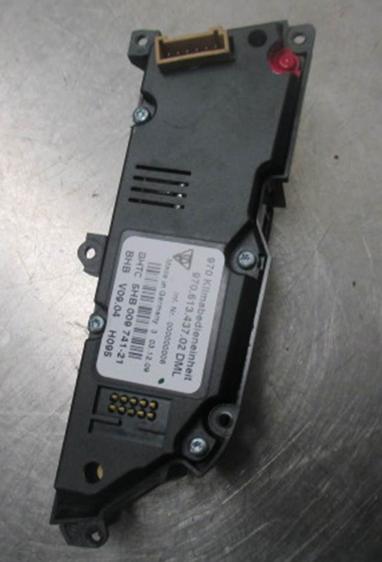

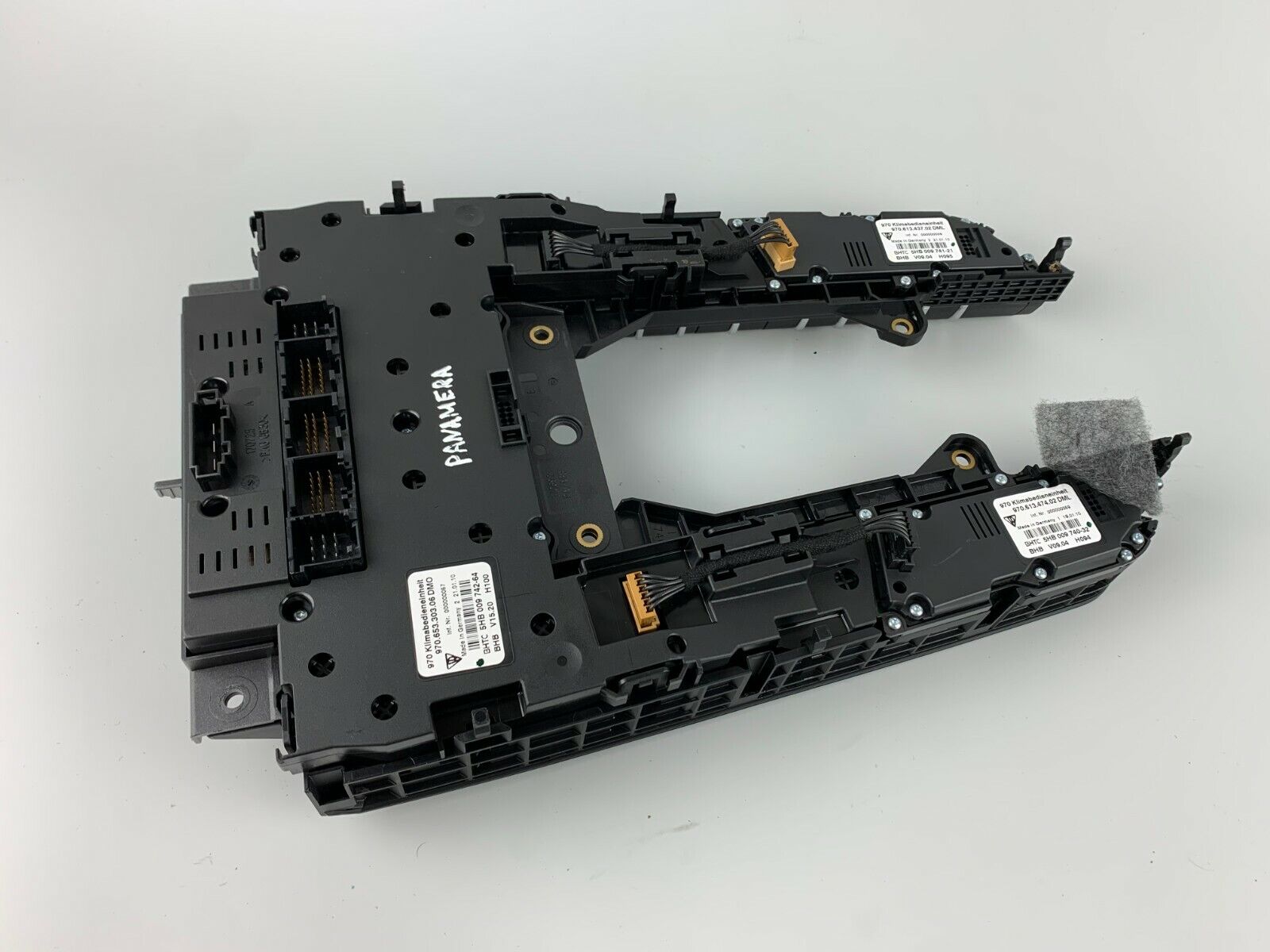

Une vue de dessous :

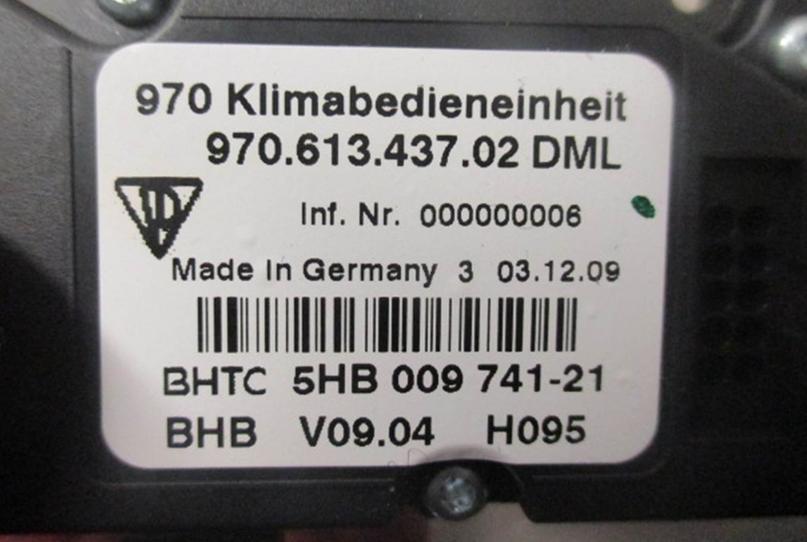

La référence de ce modèle (le plus courant) est :


Il faut retirer les habillages de la console centrale et retirer l'ensemble boutons et sa connectique et les remplacer par les nouveaux.
Les boutons sont fixés par dessous par 4 petites vis.
Une fois les boutons en place :



Après la mise en place de la console centrale on effectue la programmation avec le Piwis 3.

Codage du mode Sport+

- Connecter le piwis à la voiture.
- Placer une alimentation en soutien (13.5V 40A au moins).
- Contact mis, lancer Diagnostic sur Piwis (mode normal en Français)
- Le véhicule est identifié

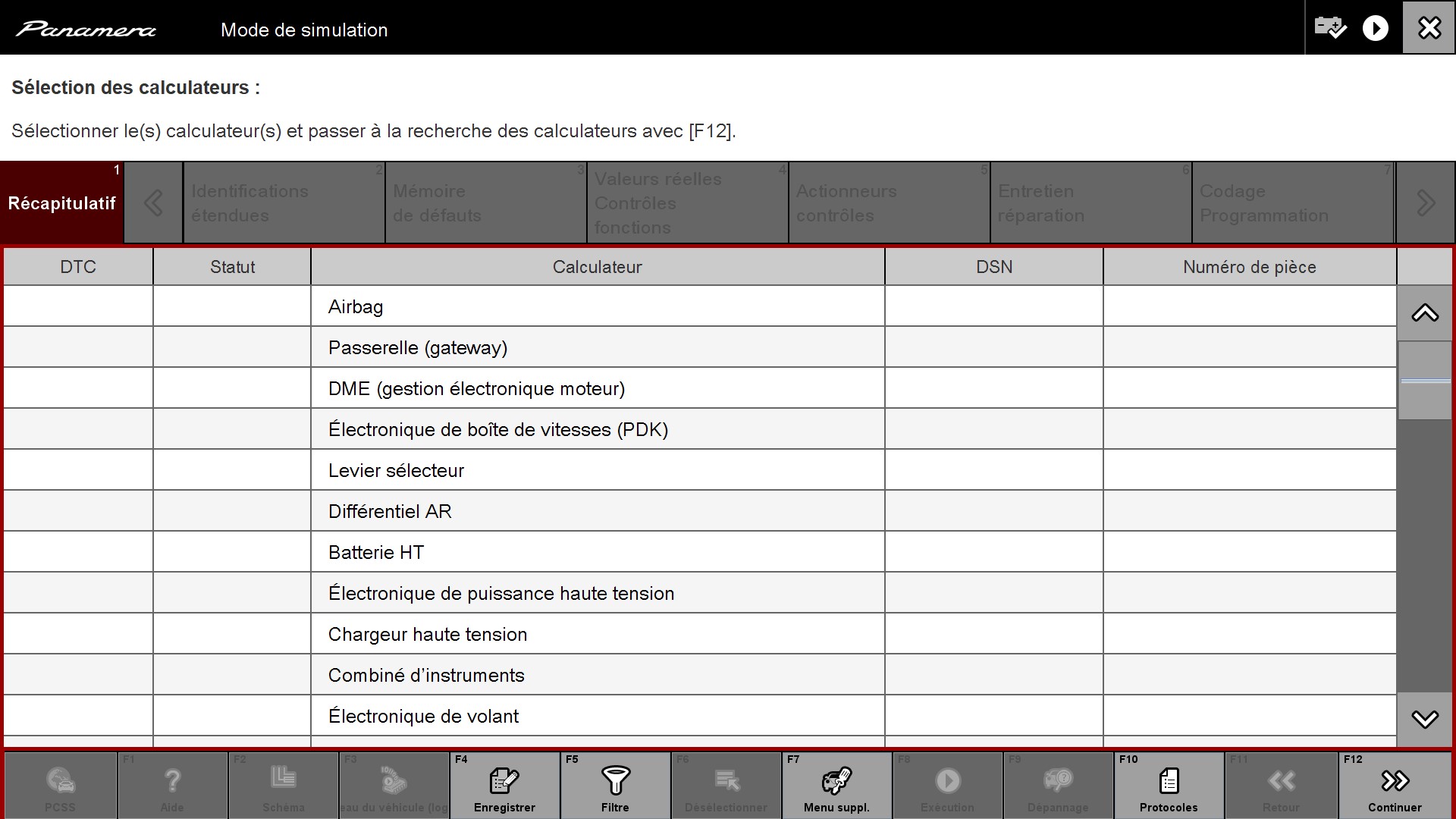

- On arrive sur la liste des calculateurs, colonne Récapitulatif.

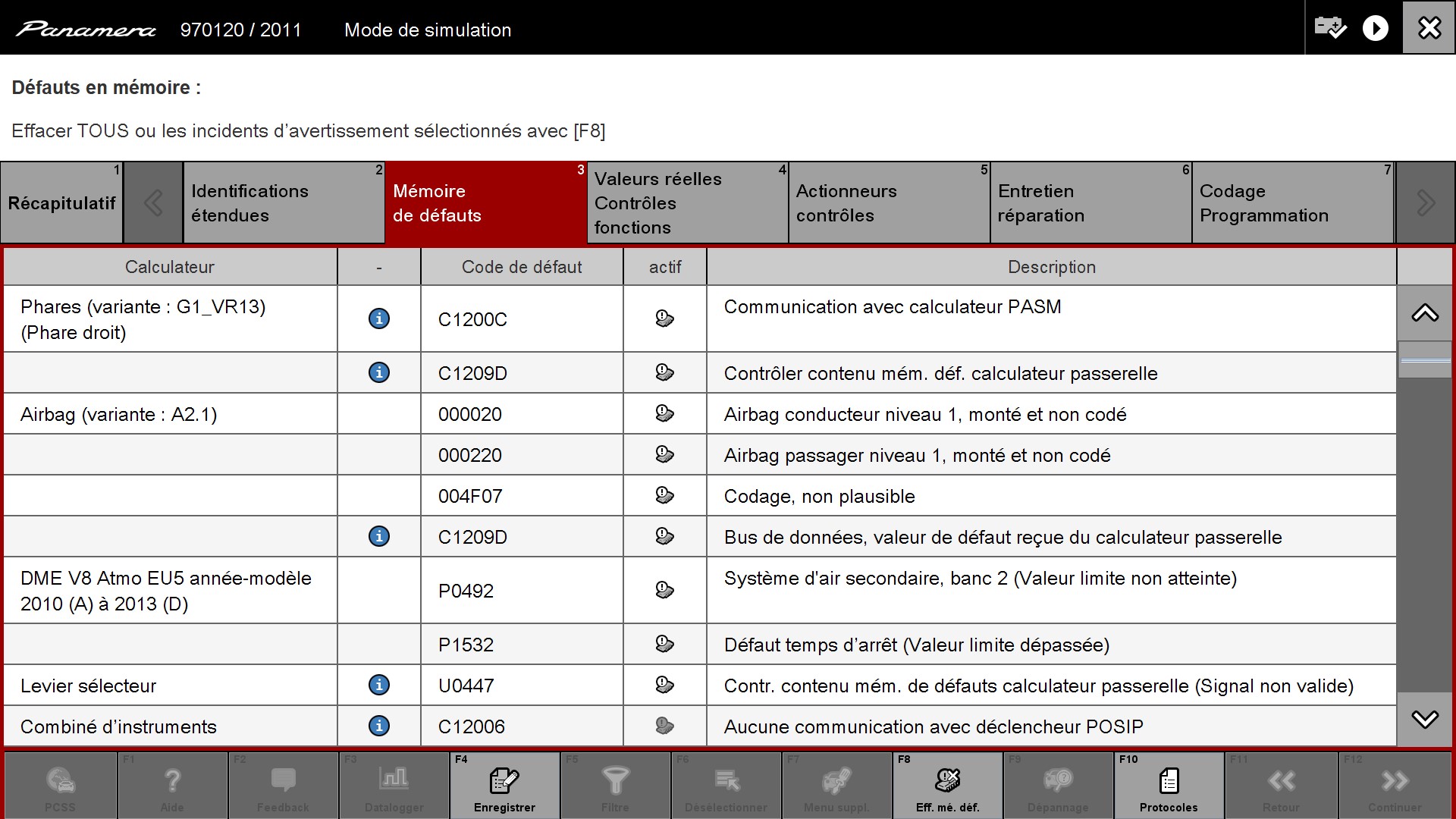

- Sélectionner tous les calculateurs ( CTRL + A ), toutes les lignes passent en bleu, et cliquer en haut sur Mémoire de défauts.

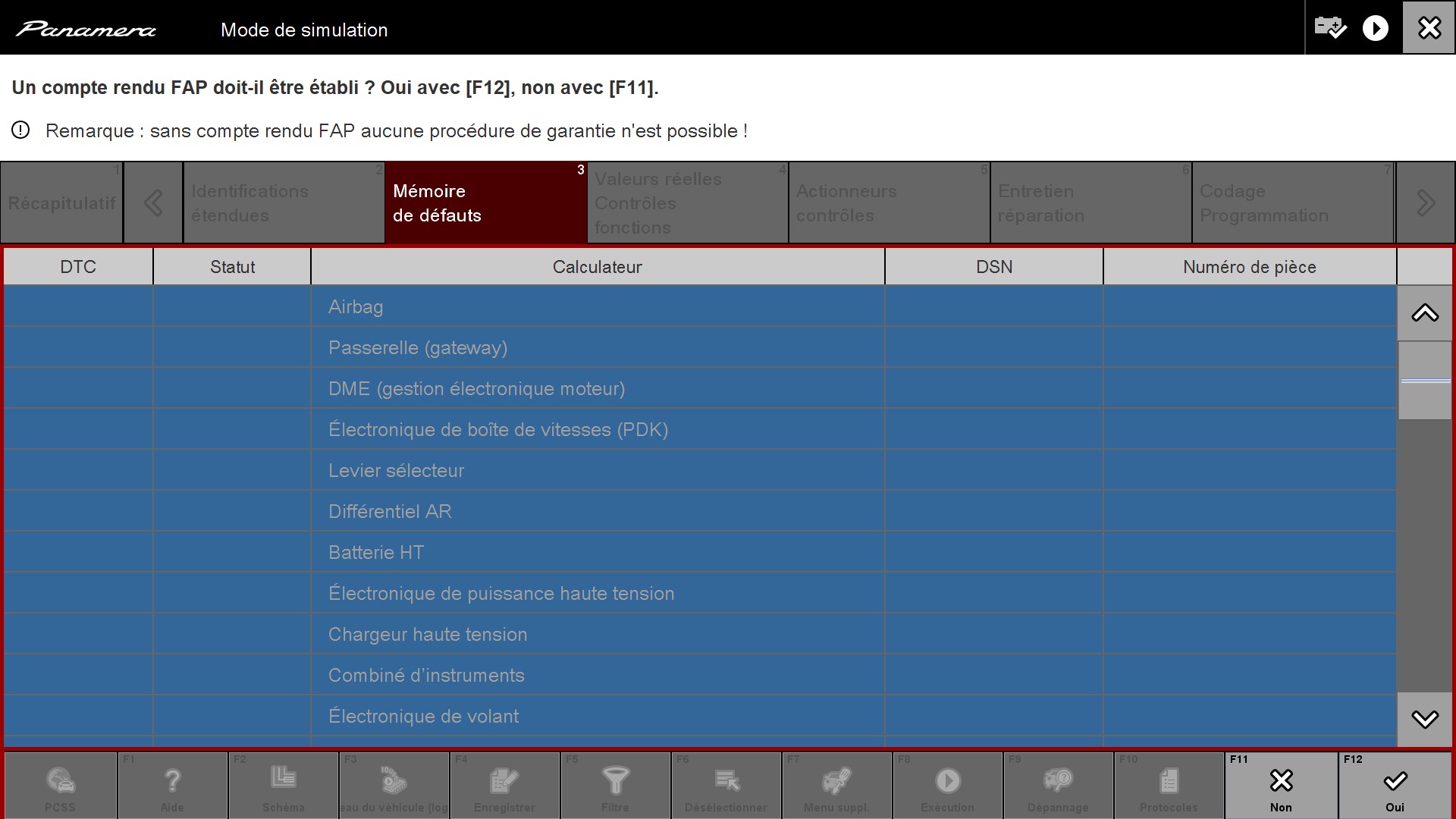

- Sur la question en haut « Le compte rendu FAP doit-il être établi ?» répondre NON (F11).
- Si présence de défaut(s), effacer le(s) défaut(s) en bas en cliquant sur la touche Eff.mé.déf ou touche F8


- Revenir sur Récapitulatif.
- Cliquer en bas sur Menu supplémentaire ou touche F7.
- Sélectionner la fonction Suivi des données du véhicule et faire Continuer ou F12.

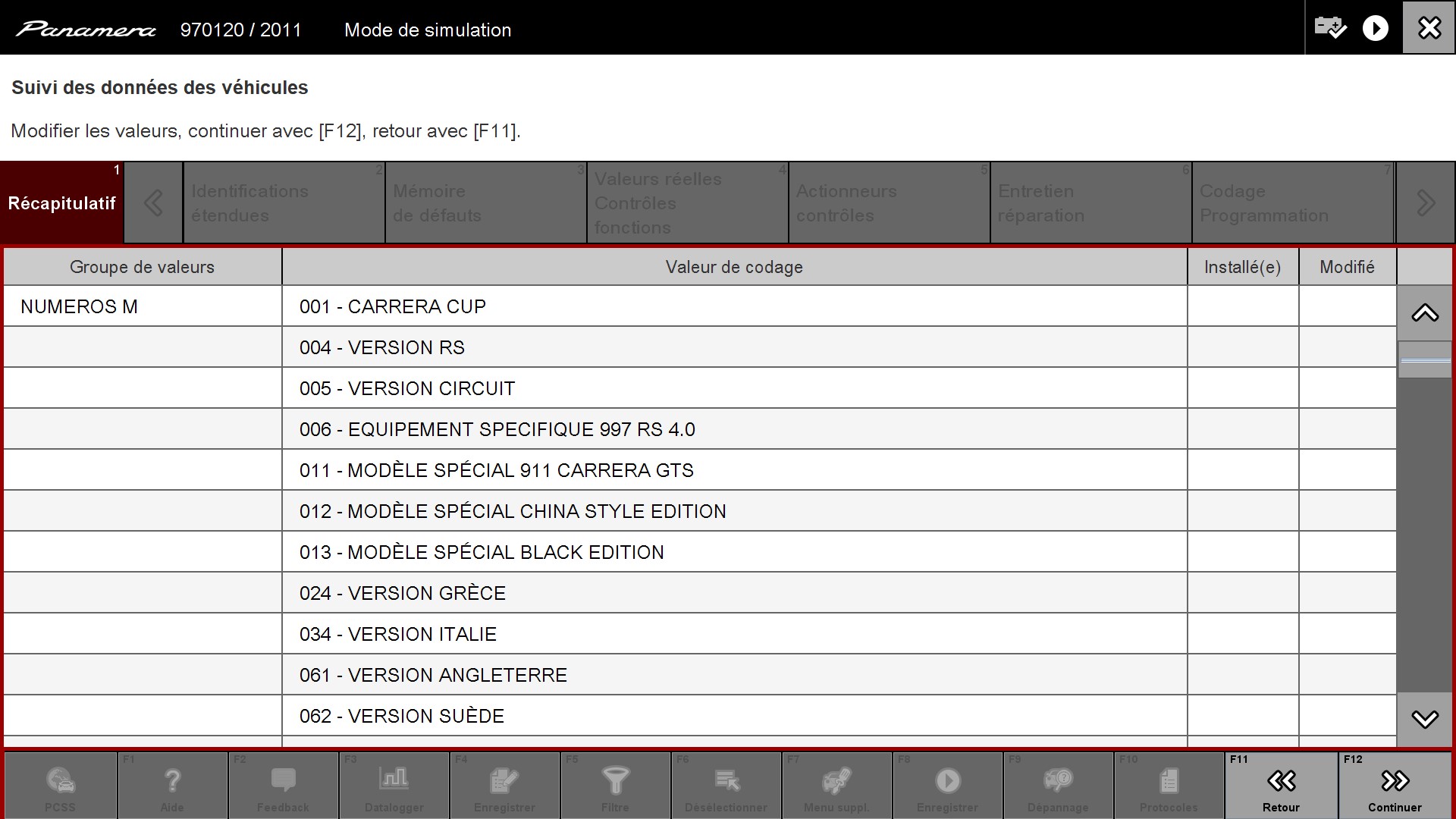

- Faire F12 à nouveau jusqu'à la deuxième liste NUMEROS M (Groupe de valeurs) (F12 5 fois).

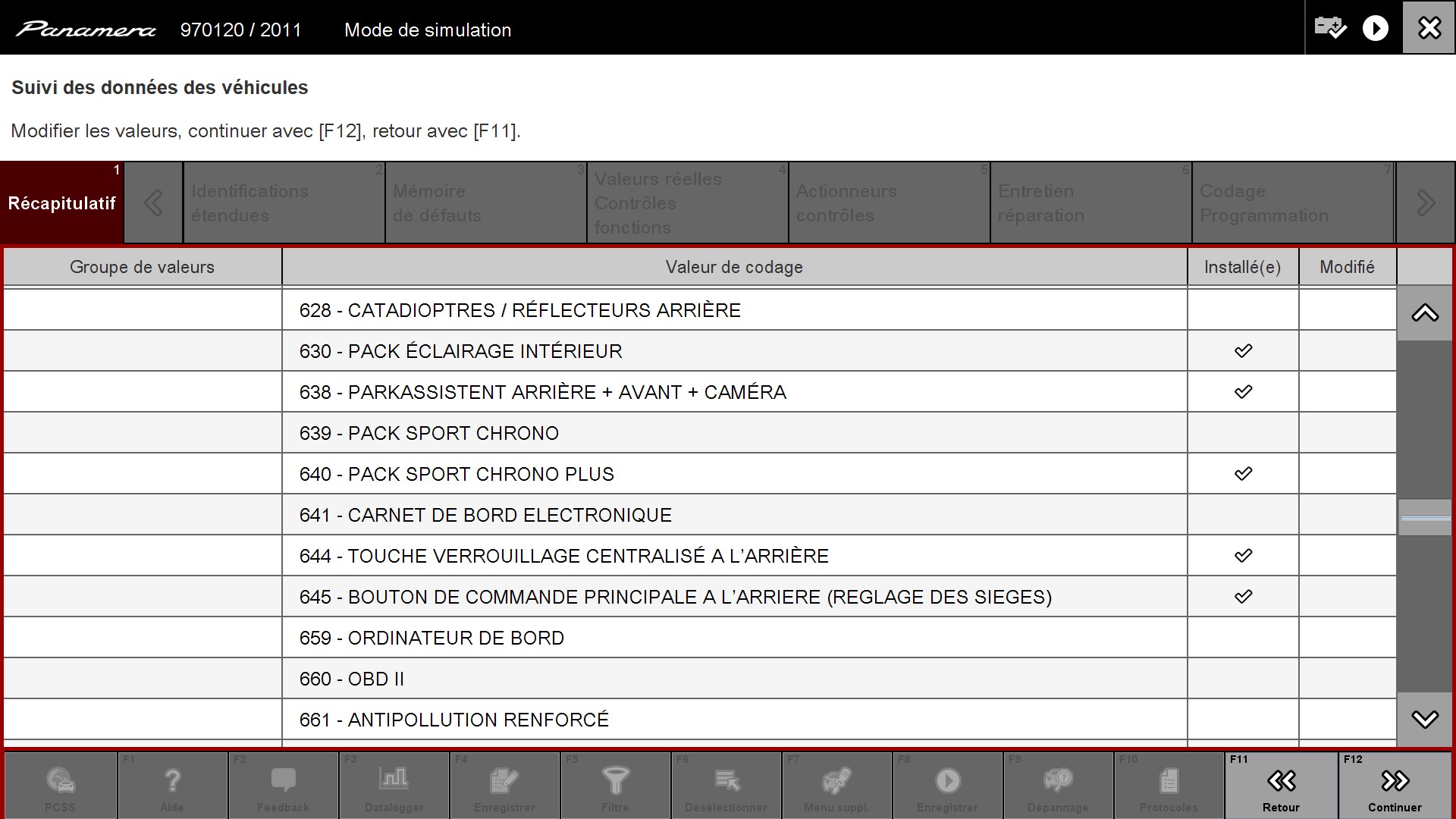

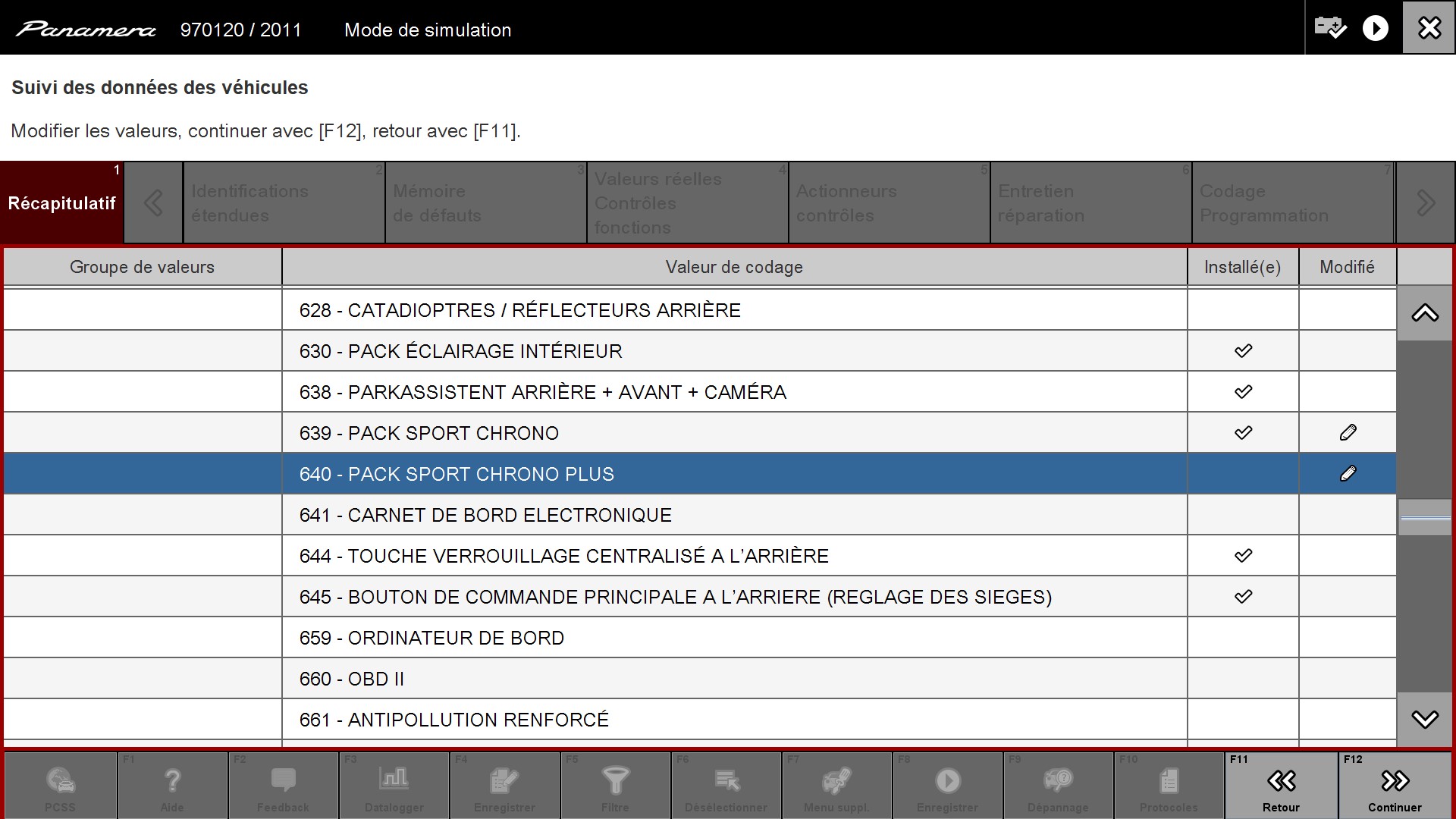

- Rechercher l’option 639 (pack sport chrono) et 640 (Pack sport chrono plus).


- Attention les copies d'écrans sont pour un véhicule qui a déjà le sport+ et qu'on retire. Il faudra faire l'inverse pour ce tuto.
- Cliquer sur la case cochée correspondante à la ligne (Pack Sport Chrono) dans la colonne Installé(e).
- Un crayon va apparaître dans la colonne Modifié. Si cette case n'est pas cochée ne rien faire.
- Cliquer sur la case non cochée correspondante (Pack Sport Chrono Plus) dans la colonne Installé(e).
- Un crayon va apparaître dans la colonne Modifié.


- Continuer avec F12.

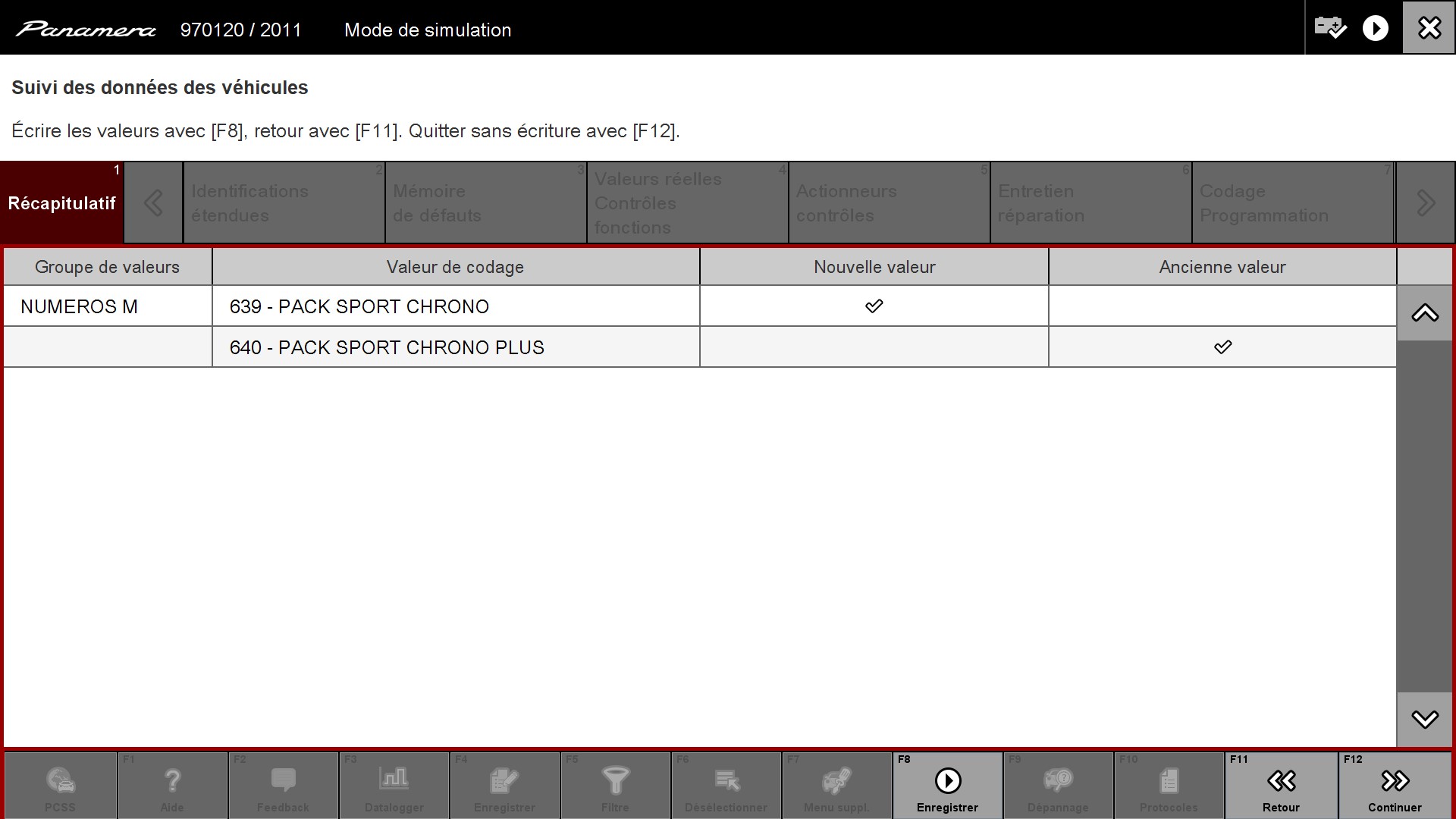

- Vérifier les Valeurs.


- Cliquer dur Enregistrer en bas ou touche F8.
- Attendre le message en haut La création des données du véhicule est terminée.
- Passer à la gestion de comptes rendus avec F12.

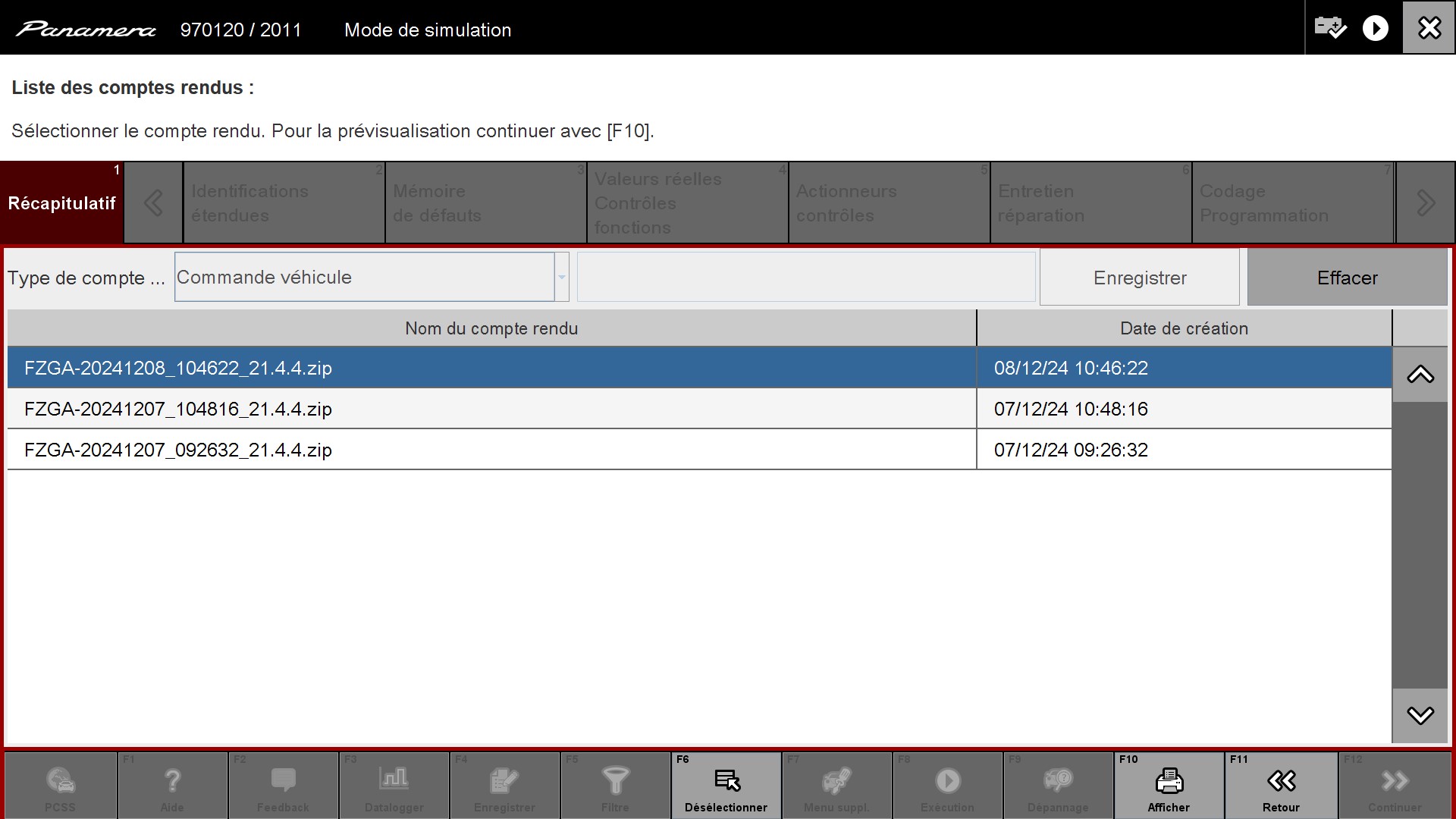

- Sélectionner le compte rendu (en principe il l'est déjà).


- Ouvrir le compte rendu avec F10, vérifier si l’équipement véhicule y est bien mentionné et fermer le compte rendu.

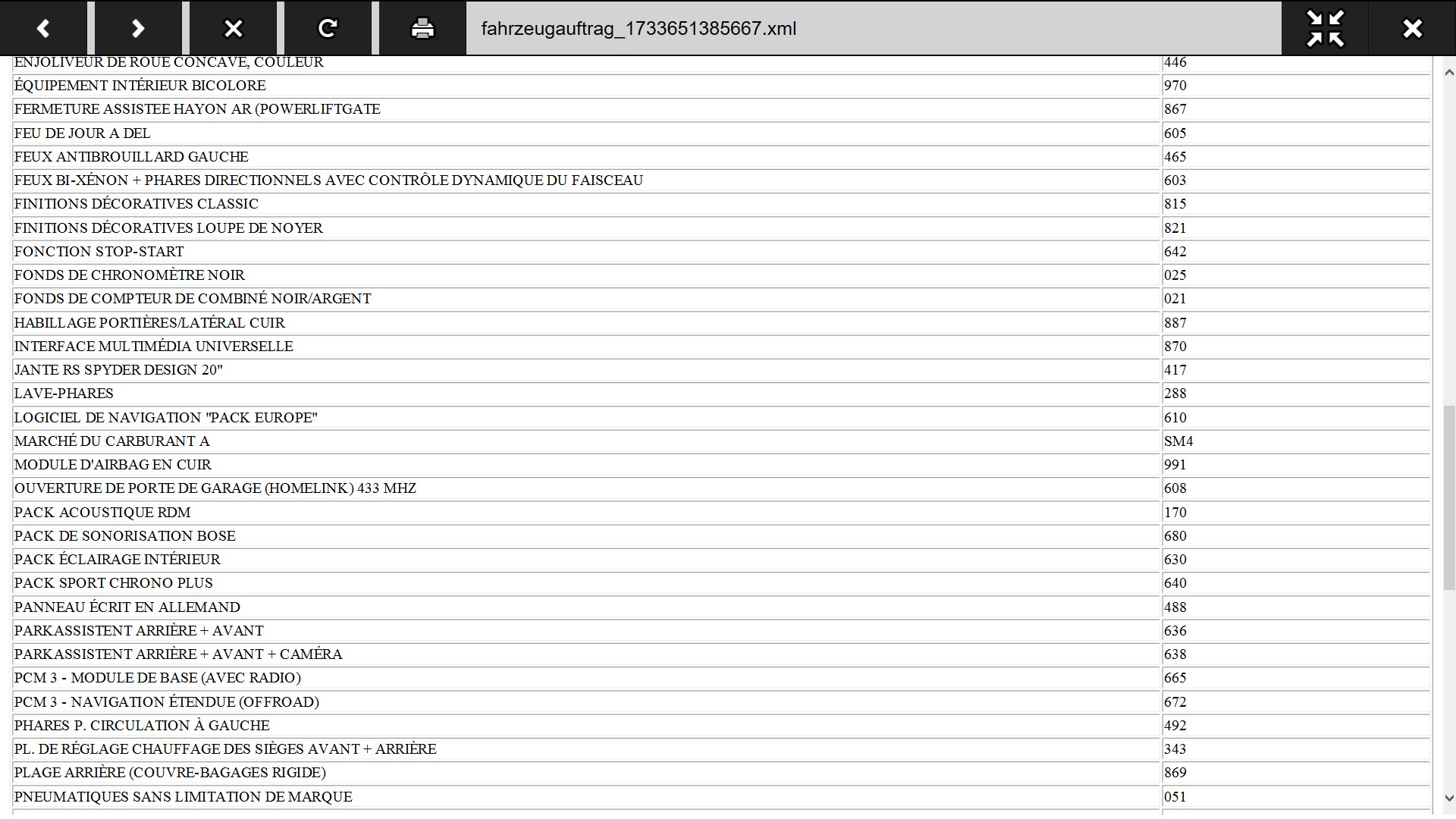

- Voici un aperçu du compte rendu :


- Si vous ne voulez pas afficher le compte rendu faire Retour ou F11
- Passer à la liste des calculateurs avec F11.

Enregistrement du mode Sport+

- Sélectionner tous les calculateurs (CTRL + A) et cliquer en haut sur Mémoire de défauts.
- Si présence de défaut(s), effacer le(s) défaut(s) en bas en cliquant sur la touche Eff.mé.déf ou touche F8
- Cliquer sur la colonne Codages Programmation.
- Choisir la ligne Codage automatique.


- Faire Continuer avec F12.

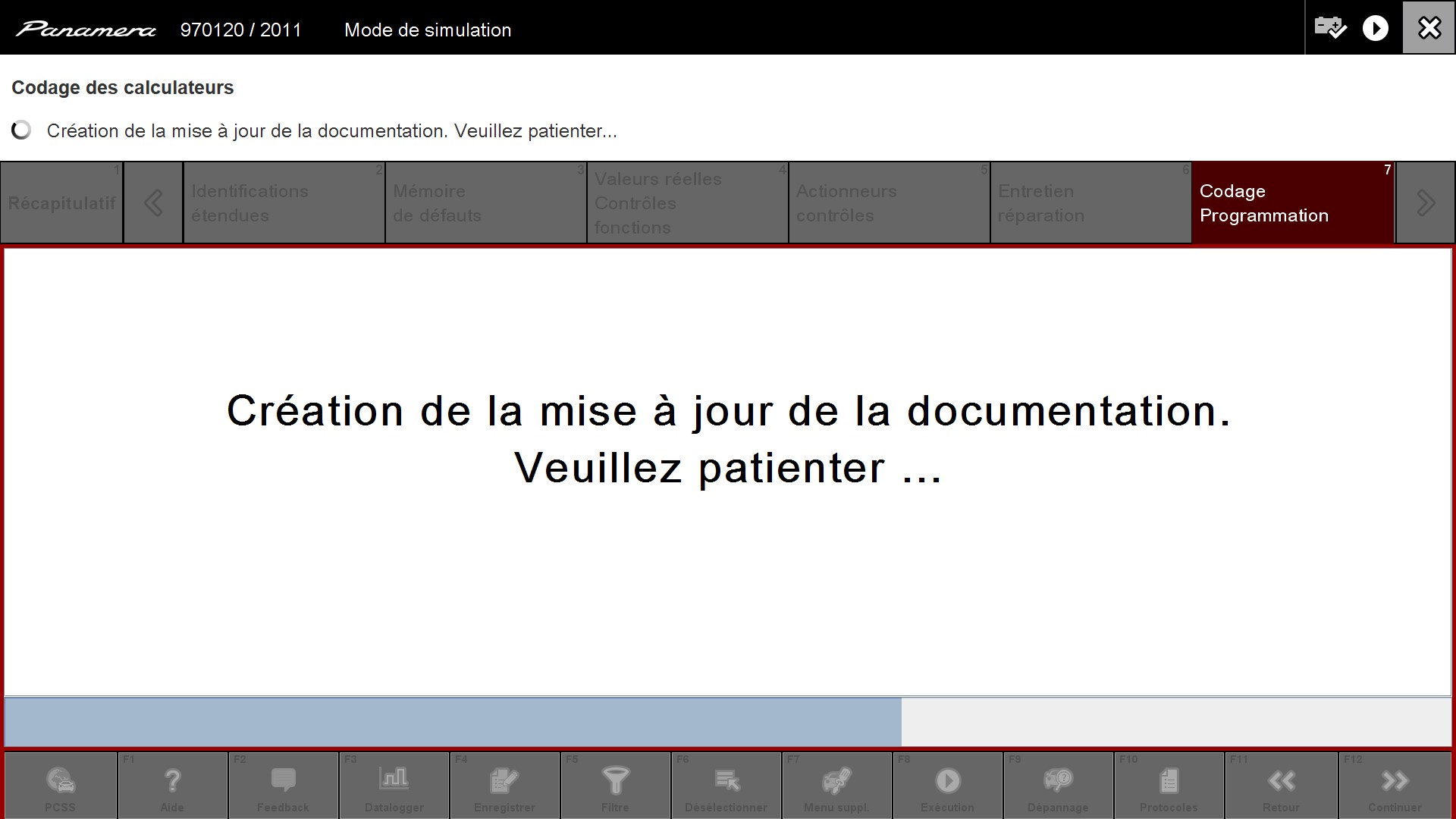

- Attendre la fin (quelques minutes).


- A l'issue, la liste des calculateurs s'affiche avec la colonne Statut avec une coche pour chaque calculateur.
- Faire F12 une seule fois, puis cliquer sur la colonne Récapitulatif (si on fait F12 une seconde fois on refait un codage automatique!).
Voilà la modification est effective
